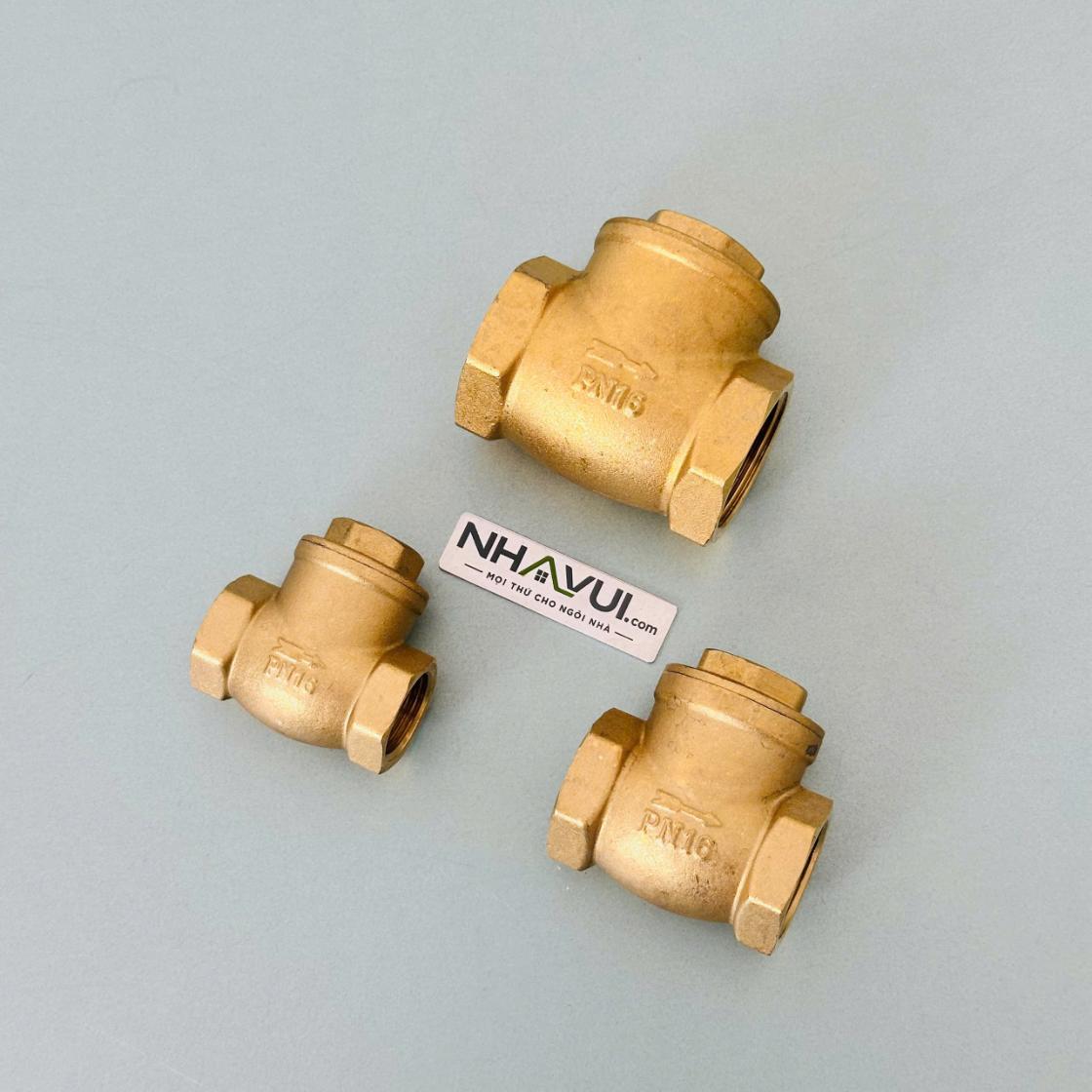

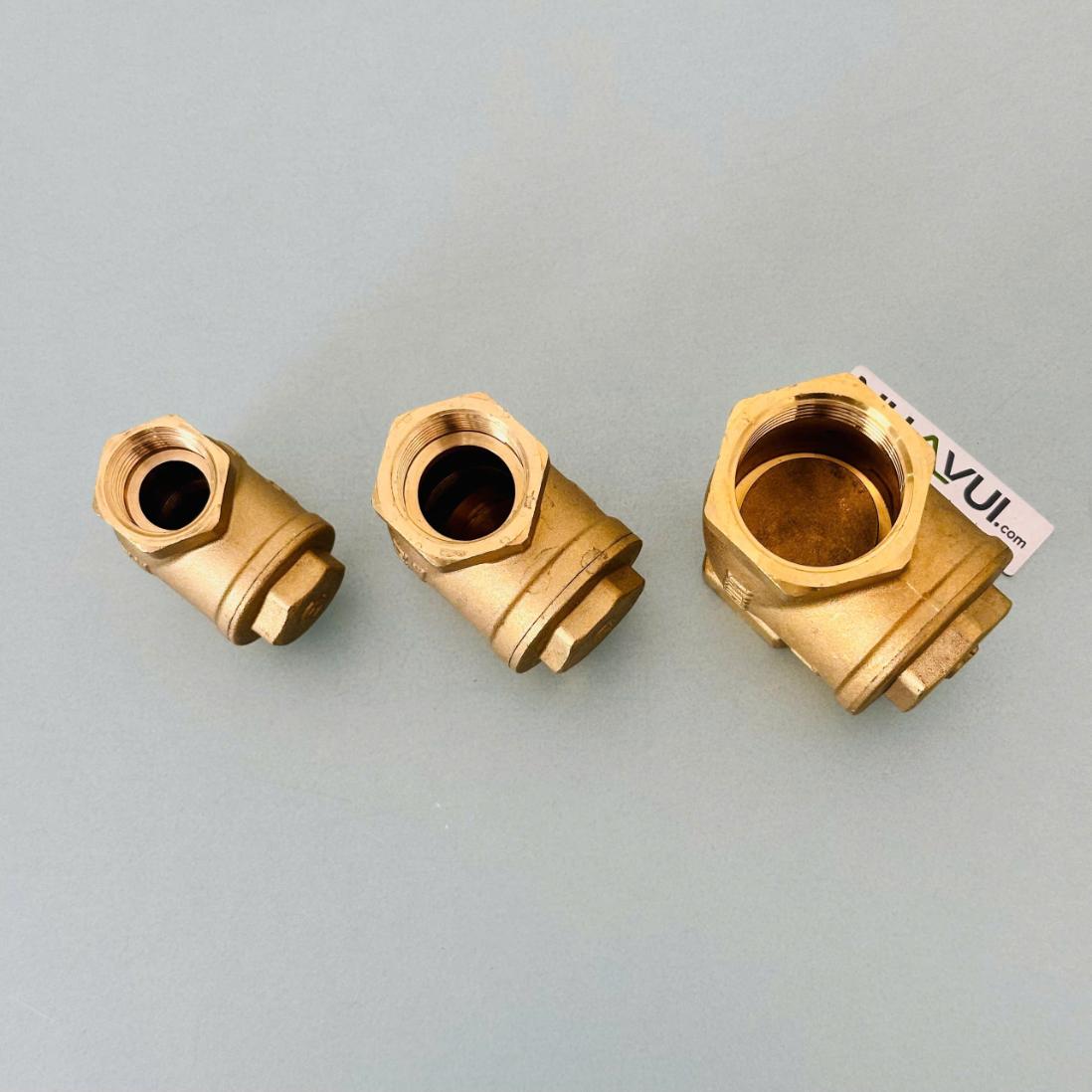

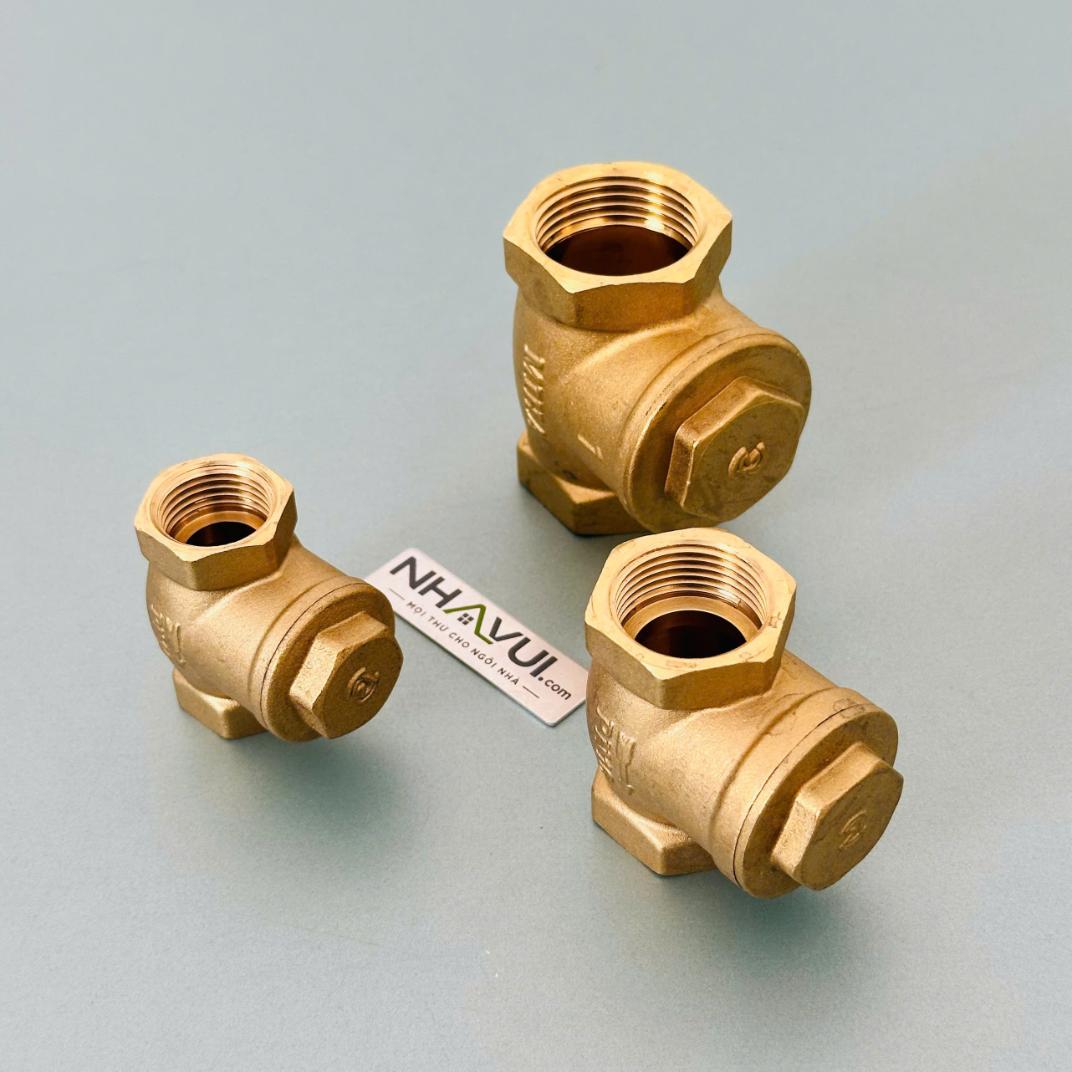

Van 1 chiều đồng lá lật Minh Hòa MIHA-PN16

Van 1 chiều đồng lá lật MIHA-PN16 là dòng van một chiều bằng đồng của Minh Hòa, sử dụng cơ cấu lá lật để kiểm soát hướng di chuyển của dòng nước trong đường ống. Van cho dòng chảy đi qua theo một chiều và tự đóng khi xuất hiện dòng chảy ngược, giúp hạn chế nước hồi ngược về phía trước của hệ thống.

Sản phẩm sử dụng kiểu kết nối ren, có dải kích thước từ DN15 đến DN100, phù hợp với nhiều đường ống cấp nước dân dụng, công trình và hệ thống kỹ thuật.

Thông số Giá trị
Thương hiệu Minh Hòa
Dòng sản phẩm MIHA
Model MIHA-PN16
Loại van Van 1 chiều đồng lá lật
Tên tiếng Anh Swing Check Valve
Vật liệu chính Đồng
Cơ cấu đóng mở Lá lật tự động
Kiểu kết nối Ren
Tiêu chuẩn ren BS 21 / ISO 228-1:2000
Áp lực làm việc Tối đa 16 bar
Nhiệt độ làm việc Khoảng 120°C theo thông tin hãng
Kích thước DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
Xuất xứ Việt Nam
Đơn vị tính Cái

Bên trong van có lá van dạng lật. Khi dòng nước đi đúng chiều, áp lực dòng chảy đẩy lá van mở để nước đi qua. Khi dòng nước dừng hoặc có xu hướng chảy ngược, lá van trở về vị trí đóng và ngăn dòng nước quay trở lại.

Cơ chế này hoạt động tự động theo dòng chảy nên van không cần tay gạt hoặc tay vặn để vận hành như van bi hay van cửa.

Ký hiệu PN16 thể hiện mức áp lực làm việc tối đa của van là 16 bar theo thông số Minh Hòa công bố.

Khi lựa chọn van, ngoài kích thước đường ống cần kiểm tra áp lực và nhiệt độ thực tế của hệ thống để bảo đảm nằm trong giới hạn làm việc của sản phẩm.

MIHA-PN16 có dải kích thước tương đối rộng, thuận tiện khi sử dụng đồng bộ cho nhiều đường kính đường ống khác nhau trong cùng công trình.

DN Cỡ ren Cách gọi thông dụng
DN15 1/2" Ren 21
DN20 3/4" Ren 27
DN25 1" Ren 34
DN32 1¼" Ren 42
DN40 1½" Ren 49
DN50 2" Ren 60
DN65 2½" Ren 76
DN80 3" Ren 90
DN100 4" Ren 114

Khi thay van cũ, nên ưu tiên kiểm tra ký hiệu DN hoặc kích thước inch trên van và phụ kiện hiện hữu thay vì chỉ đo bằng mắt đường kính ngoài.

Van 1 chiều  lá đồng lật MIHA-PN16 phù hợp cho các hệ thống cần duy trì dòng chảy theo một hướng và hạn chế nước chảy ngược, như đường ống cấp nước trong nhà ở, tòa nhà, hệ thống kỹ thuật và các tuyến cấp nước công nghiệp phù hợp với thông số làm việc của van.

Van cũng có thể được bố trí tại các đoạn đường ống cần kiểm soát dòng hồi, chẳng hạn một số vị trí sau máy bơm hoặc trước thiết bị trên tuyến ống, tùy theo thiết kế của hệ thống.

  • Chọn đúng DN của van tương ứng với đường ống và phụ kiện ren đang sử dụng.
  • Lắp van đúng chiều dòng chảy theo ký hiệu hướng trên thân sản phẩm.
  • Làm sạch cặn và dị vật trong đường ống trước khi lắp để lá van có thể đóng mở bình thường.
  • Không sử dụng vượt quá áp lực 16 bar và giới hạn nhiệt độ do nhà sản xuất công bố.
  • Sau khi lắp nên thử vận hành và kiểm tra các đầu nối ren để bảo đảm hệ thống kín nước.

Van 1 chiều không dùng để đóng mở đường ống theo ý người sử dụng như van bi hoặc van cửa. Nhiệm vụ chính của sản phẩm là tự động ngăn dòng chảy ngược.

Vì vậy, khi cần một van đồng kết nối ren cho tuyến ống có yêu cầu chống dòng hồi, MIHA-PN16 là lựa chọn có đầy đủ kích thước từ DN15 đến DN100, thuận tiện cho cả đường ống nhỏ trong nhà và các tuyến ống có đường kính lớn hơn.
