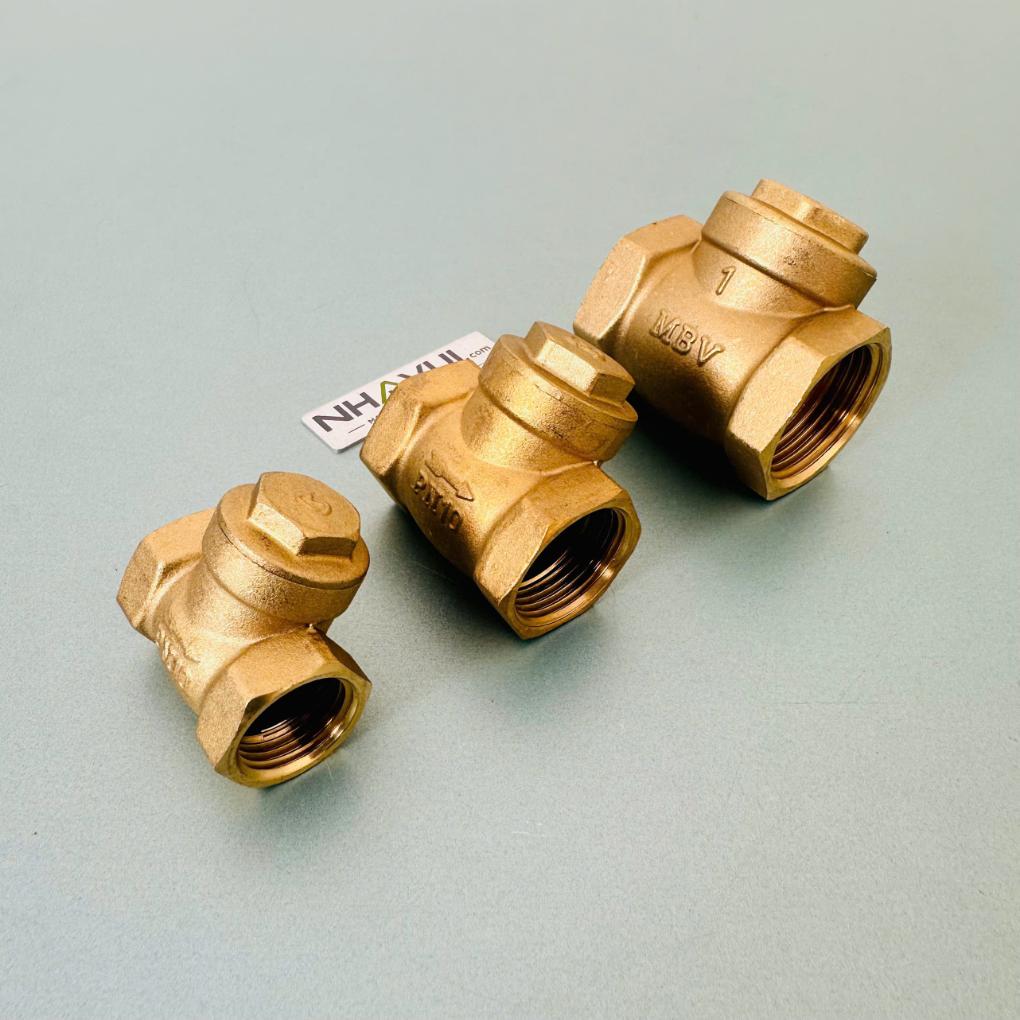

Van 1 chiều đồng lá lật Minh Hòa MBV-PN10

Van 1 chiều đồng lá lật MBV-PN10

Van 1 chiều đồng lá lật MBV-PN10 là thiết bị được lắp trên đường ống nhằm cho phép dòng nước lưu thông theo một hướng và tự động đóng khi dòng chảy dừng hoặc đảo chiều.

Sản phẩm hoạt động bằng cơ cấu lá van gắn bản lề, không cần tay vận hành, điện hoặc bộ điều khiển. Thân van bằng đồng, hai đầu kết nối ren trong, phù hợp với nhiều hệ thống cấp nước dân dụng và công trình.

Theo bảng giá Minh Hòa áp dụng từ ngày 01/08/2026, dòng MBV-PN10 có đầy đủ kích cỡ từ DN15 đến DN100.

Nguyên lý hoạt động

Khi lưu chất di chuyển đúng chiều, áp lực của dòng chảy đẩy lá van mở ra, tạo đường lưu thông qua thân van. Khi dòng chảy dừng hoặc xuất hiện áp lực ngược, lá van tự động trở về vị trí đóng để hạn chế lưu chất chảy ngược.

Cơ chế này giúp:

• Kiểm soát dòng chảy theo một hướng.
• Hạn chế hiện tượng nước hồi ngược.
• Hỗ trợ bảo vệ máy bơm và thiết bị trên đường ống.
• Vận hành tự động, không cần thao tác thủ công.
• Không sử dụng điện hoặc nguồn năng lượng bên ngoài.

Đặc điểm nổi bật

• Thân, nắp và lá van được chế tạo bằng đồng.
• Cơ cấu lá lật đóng mở theo áp lực dòng chảy.
• Hai đầu ren trong, thuận tiện kết nối với phụ kiện đường ống.
• Cấp áp suất PN10.
• Dải kích cỡ từ DN15 đến DN100.
• Thiết kế tương đối gọn so với các dòng van nối mặt bích.
• Sản xuất tại Việt Nam.
• Phù hợp với hệ thống nước và môi chất tương thích với vật liệu van.

Thông số kỹ thuật

Áp suất và nhiệt độ thực tế cần được xác định theo môi chất, điều kiện vận hành và hướng dẫn kỹ thuật của nhà sản xuất. Không nên duy trì hệ thống liên tục tại giới hạn tối đa.

Bảng kích cỡ và quy cách đóng gói

Dải kích cỡ và quy cách đóng gói trên được lấy trực tiếp từbảng giá Minh Hòa năm 2026. “Ren phi” là cách gọi thương mại theo đường kính ngoài gần đúng của ren, không phải đường kính thông thủy thực tế.

Ứng dụng thực tế

Van 1 chiều đồng lá lật MBV-PN10 có thể được sử dụng trong:

• Hệ thống cấp nước sạch cho nhà ở.
• Đường ống cấp nước trong chung cư và công trình.
• Hệ thống máy bơm và bồn chứa nước.
• Đường ống trước các thiết bị cần hạn chế dòng hồi.
• Hệ thống tưới tiêu và cấp nước sản xuất.
• Hệ thống đường ống kỹ thuật có áp suất và nhiệt độ phù hợp.

Nếu sử dụng với nước nóng, dầu, khí hoặc môi chất khác, cần kiểm tra khả năng tương thích của toàn bộ vật liệu bên trong van trước khi lắp đặt.

Hướng dẫn lựa chọn kích cỡ

Cần chọn DN của van tương ứng với kích thước ren của đường ống hoặc phụ kiện:

• DN15 tương đương ren 1/2″ – ren phi 21.
• DN20 tương đương ren 3/4″ – ren phi 27.
• DN25 tương đương ren 1″ – ren phi 34.
• DN32 tương đương ren 1¼″ – ren phi 42.
• DN40 tương đương ren 1½″ – ren phi 49.
• DN50 tương đương ren 2″ – ren phi 60.
• DN65 tương đương ren 2½″ – ren phi 76.
• DN80 tương đương ren 3″ – ren phi 90.
• DN100 tương đương ren 4″ – ren phi 114.

Ví dụ, đường ống sử dụng đầu ren ngoài 3/4″ thì chọn van DN20. Nếu sử dụng ống PVC Ø27, cần có phụ kiện chuyển từ ống Ø27 sang ren ngoài 3/4″ để kết nối với van.

Lưu ý khi lắp đặt

• Lắp van đúng chiều mũi tên thể hiện trên thân.
• Kiểm tra chính xác DN và cỡ ren trước khi thi công.
• Vệ sinh đường ống, loại bỏ cát, cặn và vật lạ.
• Sử dụng vật liệu làm kín ren phù hợp.
• Không siết quá mạnh gây biến dạng hoặc hỏng ren.
• Bố trí vị trí thuận tiện cho việc kiểm tra và bảo trì.
• Không sử dụng cho hóa chất ăn mòn khi chưa có xác nhận kỹ thuật.
• Chạy thử và kiểm tra rò rỉ trước khi đưa hệ thống vào vận hành.

Chọn kích cỡ van theo ren của đường ống hoặc phụ kiện kết nối:

Thông tin cần kiểm tra trước khi đặt hàng:

• Loại van: van 1 chiều dạng lá lật.
• Vật liệu thân, nắp và lá van: đồng.
• Kiểu kết nối: hai đầu ren trong.
• Tiêu chuẩn ren tham khảo: BS 21/ISO 228-1:2000.
• Cấp áp suất: PN10.
• Áp suất làm việc tối đa tham khảo: 10 bar.
• Nhiệt độ làm việc tối đa tham khảo: 120°C.
• Môi chất chính: nước sạch.
• Dải kích cỡ: DN15–DN100.
• Xuất xứ: Việt Nam.

Không nên duy trì hệ thống liên tục ở đồng thời giới hạn áp suất và nhiệt độ tối đa. Nếu dùng cho nước nóng, dầu, khí hoặc môi chất khác, cần xác nhận khả năng tương thích của toàn bộ vật liệu bên trong van.

Khi thay van cũ, nên kiểm tra DN hoặc cỡ ren inch trên van và phụ kiện hiện hữu. Nếu sử dụng ống PVC chưa có ren, cần mua thêm đầu nối chuyển từ ống dán sang ren ngoài đúng kích cỡ.

Cần phân biệt rõ MBV-PN10 với MIHA-PN16: MBV-PN10 có cấp áp suất 10 bar, trong khi MIHA-PN16 có cấp áp suất cao hơn. Không chọn thay thế chỉ vì hai sản phẩm có cùng kích cỡ ren.

Trước khi lắp, khóa nguồn nước, xả hết áp suất và làm sạch đường ống. Loại bỏ cát, cặn, keo thừa và vật lạ để tránh làm lá van bị kẹt hoặc đóng không kín.

Các bước thực hiện:

• Xác định hướng nước chảy trong hệ thống.
• Lắp van theo đúng chiều mũi tên đúc trên thân.
• Kiểm tra DN và cỡ ren giữa van với đầu nối.
• Quấn băng tan hoặc dùng vật liệu làm kín ren phù hợp.
• Giữ dụng cụ tại phần lục giác gần đầu đang siết.
• Siết vừa đủ, không dùng lực quá mạnh làm hỏng ren hoặc thân đồng.
• Bố trí van theo tư thế cho phép lá van đóng mở bình thường.
• Cố định đường ống, không để tải trọng dồn lên thân van.
• Mở nước và tăng áp từ từ sau khi lắp.
• Kiểm tra rò rỉ tại hai đầu ren và khả năng ngăn dòng chảy ngược.

Nếu van phát tiếng va đập, giảm lưu lượng bất thường hoặc không ngăn được dòng hồi, cần khóa nước và kiểm tra chiều lắp, tư thế van, cặn bẩn và chuyển động của lá van.
