Thiết bị điện hoàn thiện gồm công tắc, mặt công tắc, ổ cắm, ổ mạng/TV, ổ chống nước, công tắc cảm biến và chuông cửa. Nhóm thiết bị này được lắp sau khi hoàn thiện tường, trên các đế âm đã chôn từ giai đoạn phần thô.

Nên chọn một dòng sản phẩm đồng bộ cho toàn nhà để thống nhất kích thước mặt, màu sắc và thuận tiện thay thế về sau. Các cấu hình dưới đây là tham khảo cho nhà phố phổ thông. Vị trí và số lượng thiết bị cần chốt theo bản vẽ điện và công năng từng khu vực.

STT Sản phẩm Thương hiệu Model / Quy cách tham khảo Ứng dụng
1 Công tắc 1 chiều MPE A30/1 – 10A, dòng A20 Plus Đèn phòng, hành lang
2 Công tắc 2 chiều MPE A30M – 10A, dòng A20 Plus Cầu thang, hành lang, cửa phòng – đầu giường
3 Công tắc 2 cực 20A Sino Vanlock S30MD20 – 20A, 220–240V Đóng/cắt tại chỗ cho bình nước nóng hoặc tải phù hợp; không thay thiết bị bảo vệ
4 Mặt 1 lỗ MPE A201N – 120 × 72 mm Hoàn thiện cụm công tắc
5 Mặt 2 lỗ MPE A202N – 120 × 72 mm Hoàn thiện cụm công tắc
6 Mặt 3 lỗ MPE A203N – 120 × 72 mm Hoàn thiện cụm công tắc
7 Mặt che trơn MPE A201VXN Điểm chờ chưa dùng, hộp nối trên tường
8 Ổ cắm đôi 2 chấu MPE A20US2N – 16A Thiết bị không yêu cầu tiếp địa bảo vệ
9 Ổ cắm đôi 3 chấu MPE A20UES2N – 16A Thiết bị cần nối đất bảo vệ, điểm đã bố trí PE
10 Ổ cắm USB MPE Ổ cắm tích hợp USB – chốt model theo catalogue hiện hành Đầu giường, bàn làm việc – tùy chọn
11 Ổ mạng LAN Sino Vanlock S30RJ88 – ổ mạng 8 dây; hoặc S30RJ886 – CAT6 Điểm cuối cáp LAN
12 Ổ anten TV Sino Vanlock S30TV75MS Điểm cuối cáp TV
13 Mặt che chống nước MPE Mặt/hộp chống nước có nắp che; cấp IP theo môi trường – chốt model theo catalogue hiện hành Ban công, sân, sân thượng
14 Công tắc cảm biến MPE Cảm biến hồng ngoại, gắn trần hoặc tường – chốt model theo catalogue hiện hành Cầu thang, hành lang, WC – tùy chọn
15 Chuông cửa MPE Chuông có dây kèm nút nhấn – chốt model theo catalogue hiện hành Cửa chính

Phương án thay thế tương đương: Sino Vanlock dòng S18, gồm:

  • Công tắc 1 chiều S30/1/2M.

  • Công tắc 2 chiều S30M.

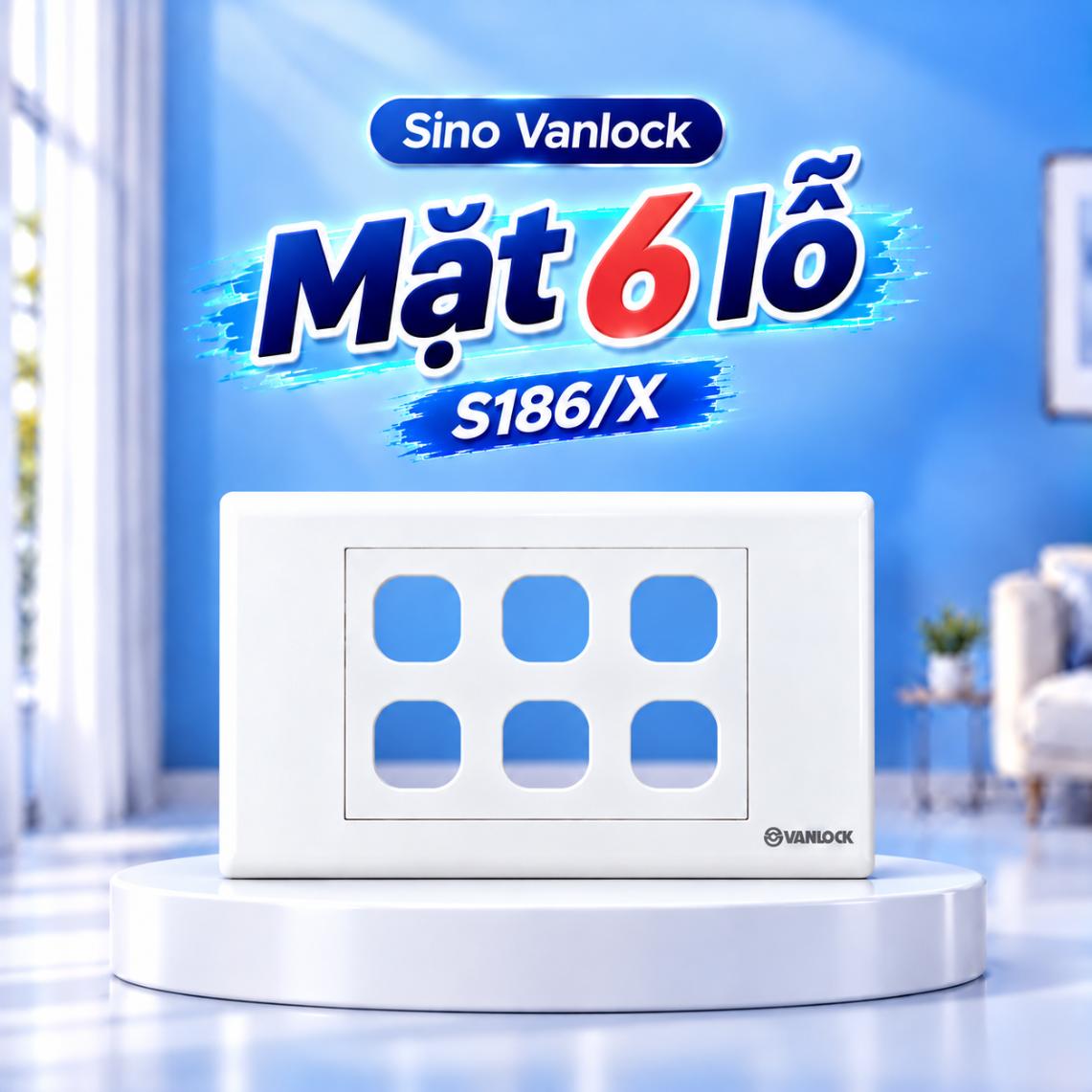

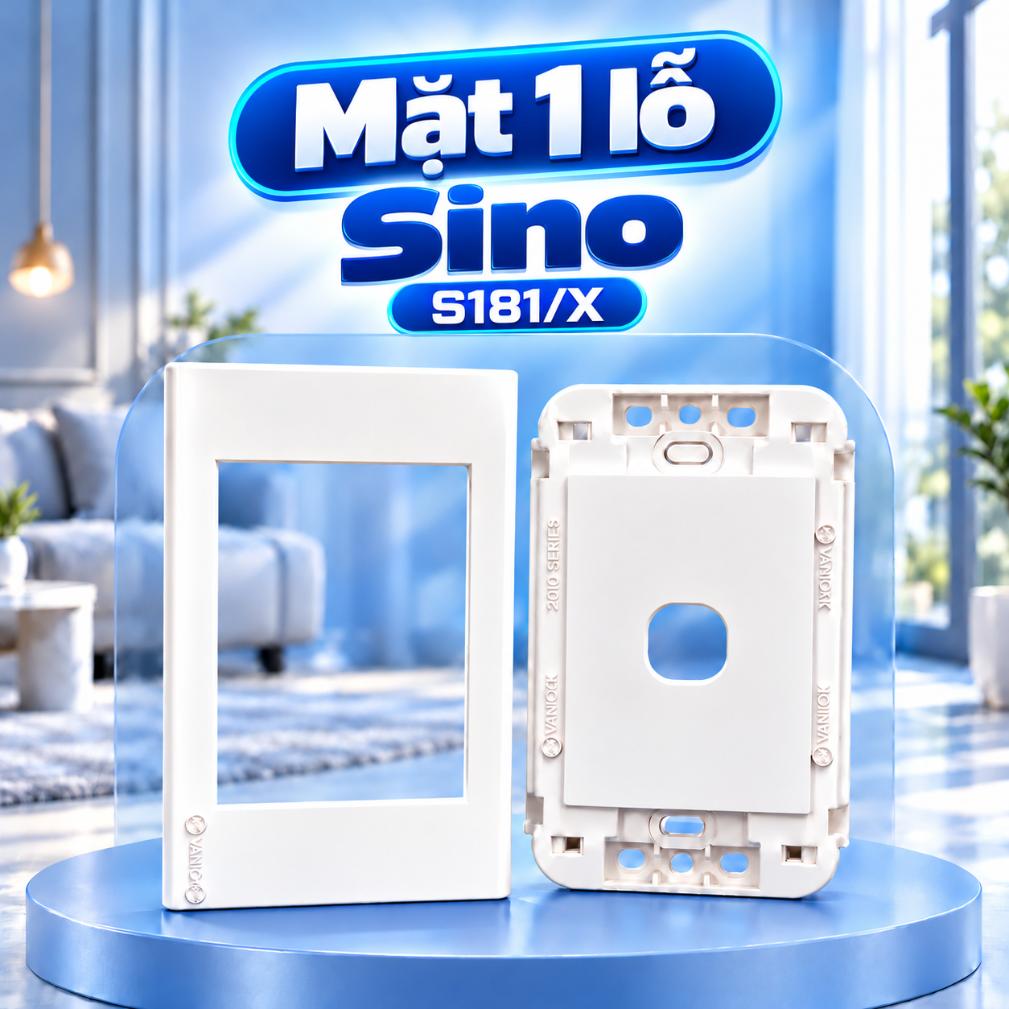

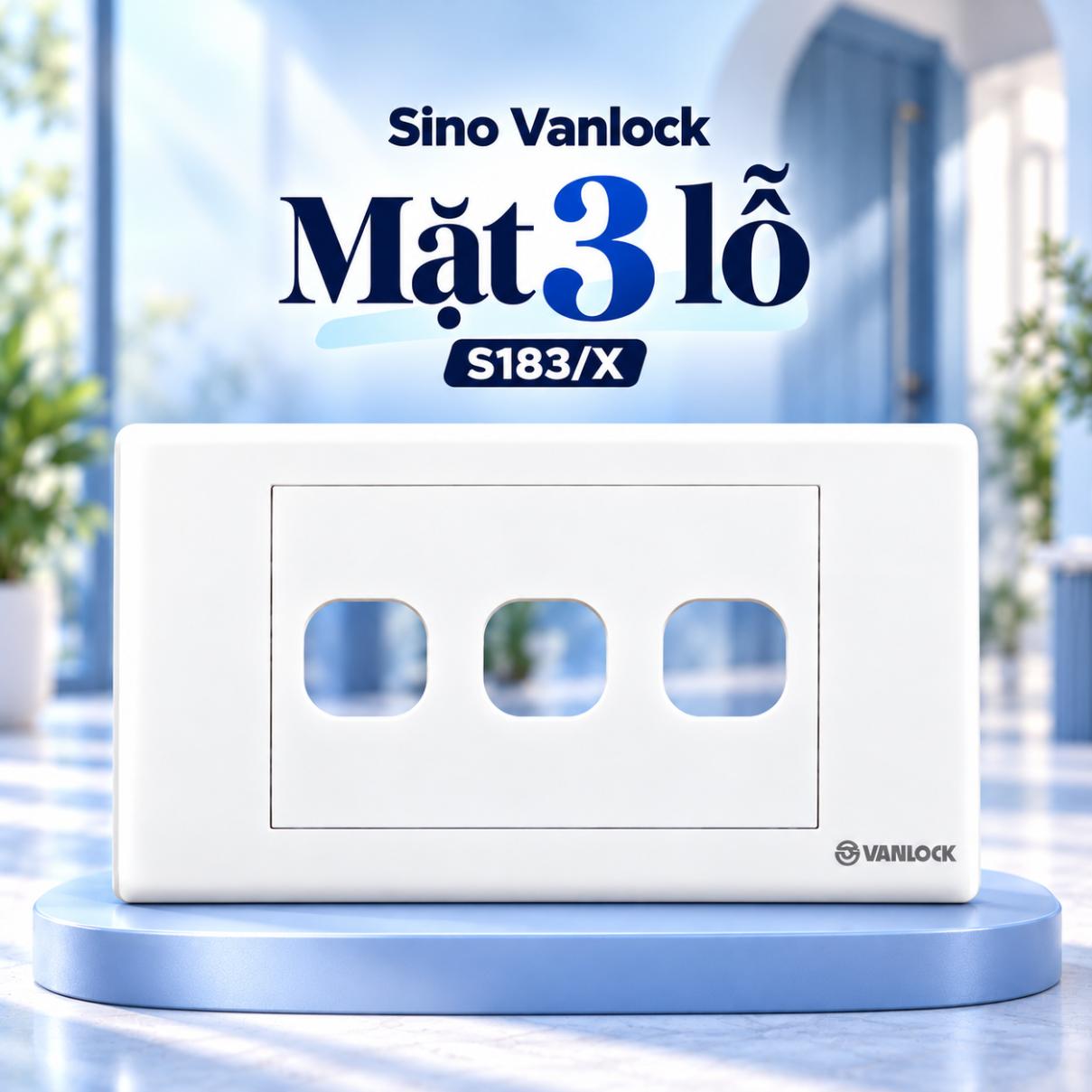

  • Mặt 1/2/3 lỗ S181/X, S182/X, S183/X.

  • Mặt che trơn S180.

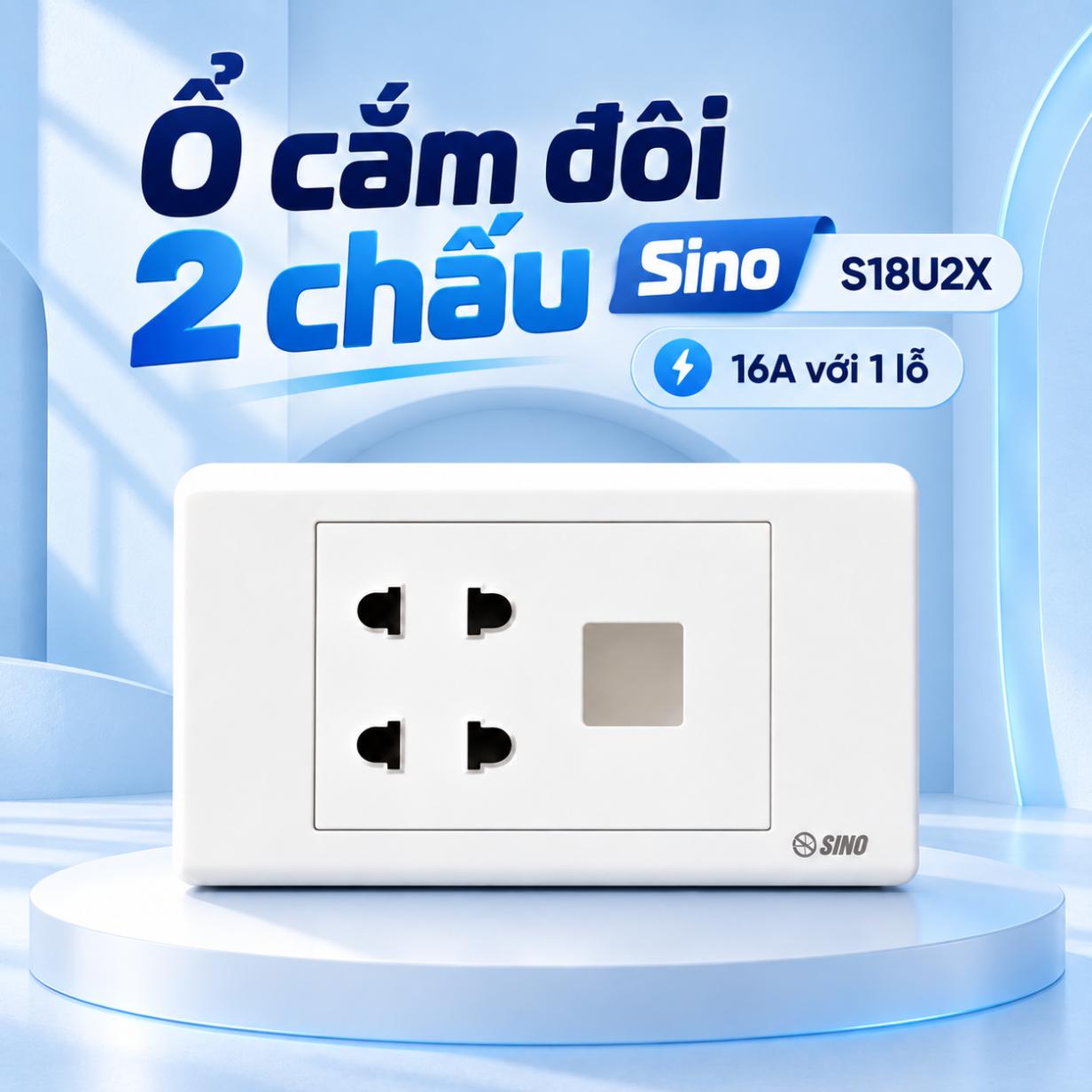

  • Ổ đôi 2 chấu S18U2.

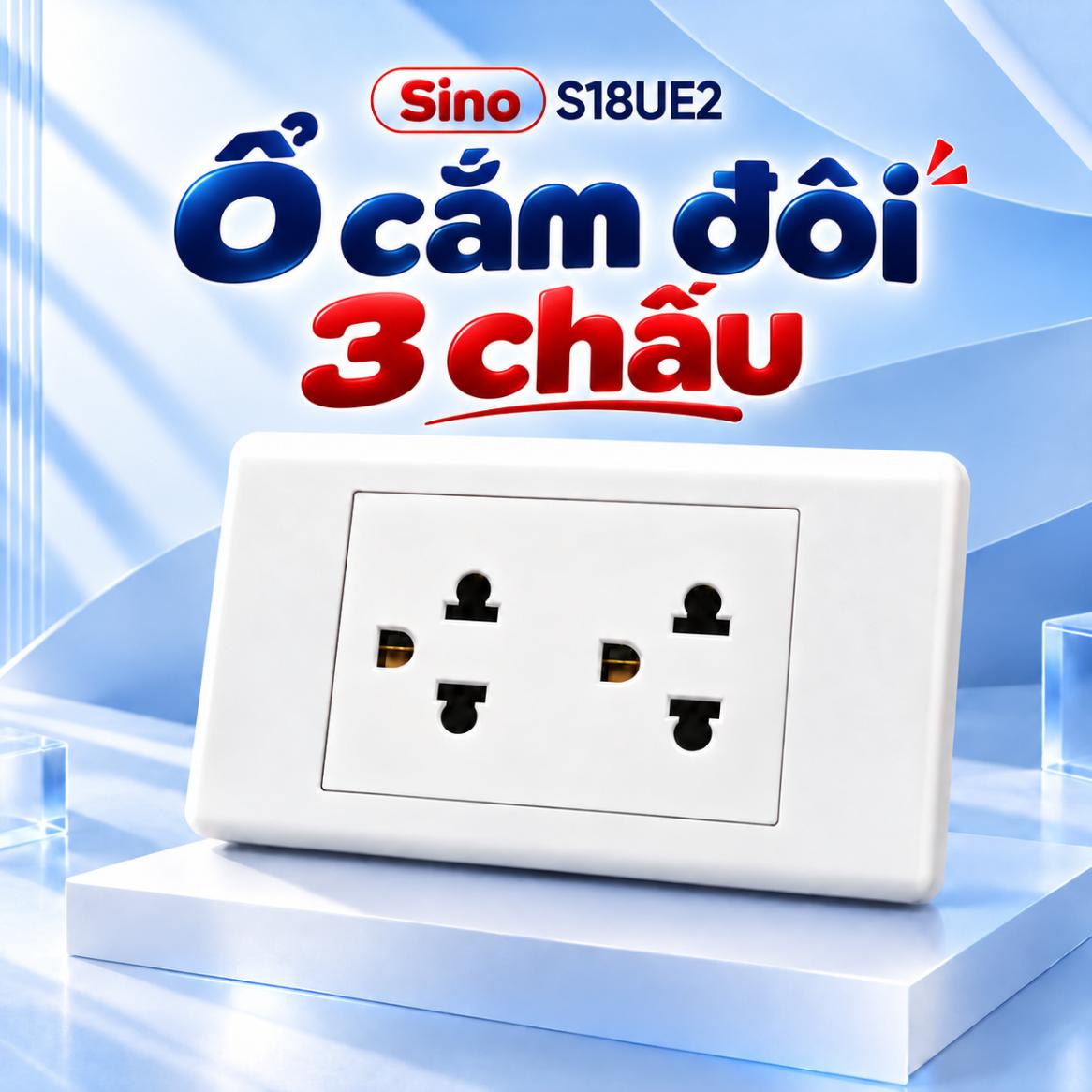

  • Ổ đôi 3 chấu S18UE2.

Nên sử dụng mặt và hạt cùng series của cùng hãng. Không phối trộn A20 Plus và S18 trong cấu hình đặt hàng.

Công tắc 1 chiều dùng cho các điểm điều khiển đèn thông thường.

Công tắc 2 chiều dùng khi cần bật/tắt một đèn từ hai vị trí, thường gặp ở cầu thang, hành lang dài và phòng ngủ tại cửa ra vào – đầu giường.

Mạch 2 chiều cần kéo thêm dây giữa hai vị trí nên phải dự kiến ngay từ phần thô. Nếu đến giai đoạn hoàn thiện mới bổ sung có thể phải đục sửa tường.

Công tắc 2 cực 20A có thể dùng làm thiết bị đóng/cắt tại chỗ cho bình nước nóng hoặc tải phù hợp khi dòng tải nằm trong giới hạn của thiết bị.

Công tắc 2 cực không thay thế RCBO. Mạch bình nước nóng vẫn cần thiết bị bảo vệ quá dòng và dòng rò phù hợp theo thiết kế.

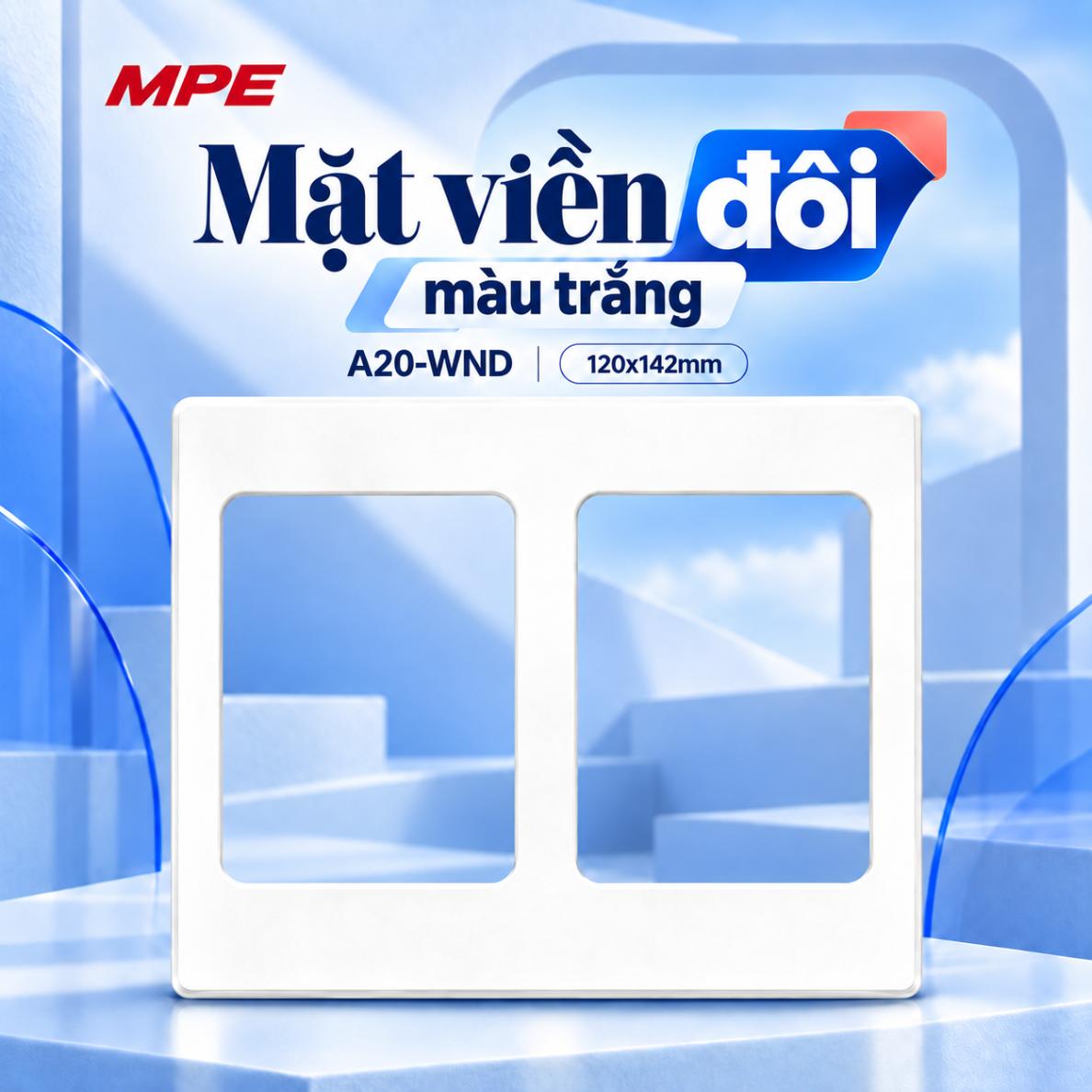

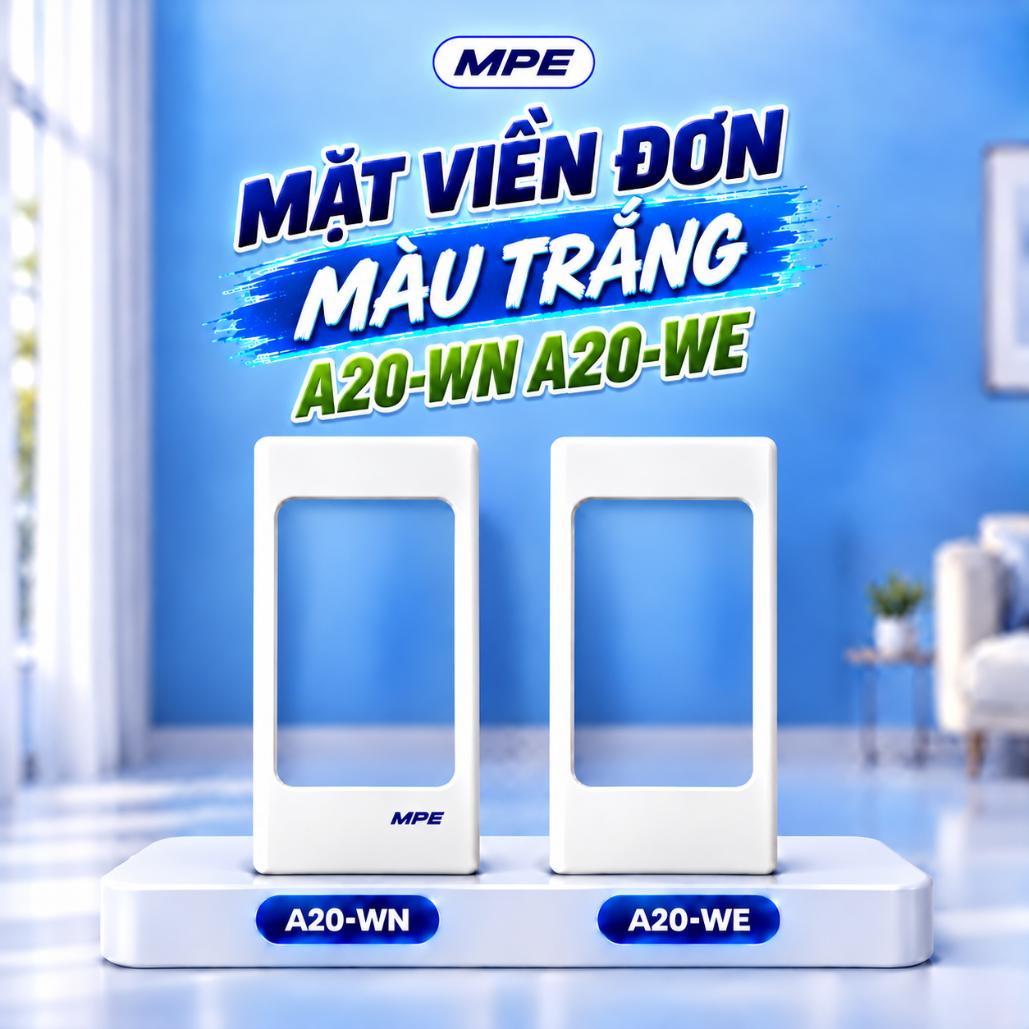

Chọn mặt theo số hạt công tắc tại cùng một vị trí: 1, 2 hoặc 3 lỗ.

Mặt và hạt nên cùng series của cùng hãng để đảm bảo khả năng lắp ghép và đồng bộ thẩm mỹ.

Mặt che trơn dùng cho các đế âm chờ chưa lắp thiết bị hoặc hộp nối nằm trên tường, giúp bề mặt gọn gàng và an toàn hơn.

Ổ cắm cần chọn theo yêu cầu nối đất của thiết bị tại từng điểm.

  • Ổ 3 chấu: ưu tiên cho thiết bị có yêu cầu nối đất bảo vệ, đặc biệt các thiết bị có phần kim loại cần nối PE. Chân tiếp địa của ổ phải được đấu với dây PE.

  • Ổ 2 chấu: dùng tại các điểm dự kiến cấp nguồn cho thiết bị không yêu cầu tiếp địa bảo vệ.

Có thể ưu tiên ổ 3 chấu tại các điểm đã bố trí dây PE để tăng tính linh hoạt khi thay đổi thiết bị hoặc công năng về sau.

Ổ cắm MPE A20 Plus trong bảng có dòng định mức 16A, phù hợp cho mạch ổ cắm sinh hoạt khi được phối hợp đúng với dây dẫn và thiết bị bảo vệ.

Thiết bị công suất lớn cần được cấp nguồn theo mạch và phương thức đấu nối phù hợp với thiết kế, không mặc định sử dụng chung ổ cắm sinh hoạt.

Ổ cắm USB là hạng mục tùy chọn, tiện dùng ở đầu giường và bàn làm việc. Nếu sử dụng nên chọn model và mặt tương thích với dòng thiết bị đang lắp.

Ổ mạng LAN và ổ anten TV là điểm cuối của hệ điện nhẹ đã được chuẩn bị từ phần thô. Số lượng và vị trí phải khớp với ống chờ và cáp đã kéo.

Ổ mạng nên đồng bộ với chuẩn cáp:

  • Với CAT6, có thể sử dụng ổ CAT6 như S30RJ886.

  • Với S30RJ88, chỉ nên ghi là ổ mạng 8 dây nếu chưa có catalogue chính hãng xác nhận chuẩn cụ thể.

  • Nếu muốn ghi S30RJ88 là Cat5E, cần đối chiếu catalogue hoặc tài liệu của nhà cung cấp trước khi đưa vào hợp đồng.

Ổ anten S30TV75MS dùng làm điểm cuối cho hệ cáp TV. Cáp và đầu nối cần được lựa chọn đồng bộ với hệ truyền hình sử dụng.

Dòng MPE A20 Plus là thiết bị dùng trong nhà.

Tại ban công, sân, sân thượng hoặc vị trí có nguy cơ mưa hắt, không sử dụng trực tiếp ổ cắm hoặc mặt A20 Plus khi không được bảo vệ.

Cần sử dụng mặt hoặc hộp chống nước có nắp che và cấp IP phù hợp với môi trường lắp đặt cũng như mức độ tiếp xúc nước.

Mạch ổ cắm ngoài trời cần được bảo vệ dòng rò phù hợp theo thiết kế.

Công tắc cảm biến hồng ngoại có thể tự bật đèn khi phát hiện chuyển động. Loại này phù hợp cho cầu thang, hành lang và một số vị trí WC.

Khi chọn cần kiểm tra:

  • Kiểu gắn trần hoặc gắn tường.

  • Điện áp làm việc.

  • Tải cho phép.

  • Khả năng tương thích với đèn LED.

  • Góc và khoảng phát hiện theo model.

Chuông cửa có dây gồm nút nhấn tại cửa và bộ chuông đặt trong nhà. Nếu sử dụng chuông có dây cần kéo dây chờ từ phần thô.

Nếu không muốn bố trí dây chờ có thể lựa chọn hệ chuông không dây phù hợp.

  • Lắp thiết bị sau khi sơn bả hoàn thiện để hạn chế bẩn và trầy xước mặt thiết bị.

  • Công tắc phải ngắt dây pha, không ngắt dây trung tính.

  • Kiểm tra pha – trung tính – PE tại từng ổ cắm 3 chấu trước khi bàn giao.

  • Chân tiếp địa của ổ 3 chấu phải được đấu thực tế với hệ PE, không lắp ổ 3 chấu chỉ để hoàn thiện hình thức.

  • Vị trí ổ cắm trong WC phải tuân theo yêu cầu an toàn điện đối với khu vực có bồn tắm hoặc vòi sen và được bảo vệ dòng rò phù hợp; không bố trí chỉ dựa trên tiêu chí “xa vòi sen”.

  • Ổ cắm ngoài trời phải có giải pháp bảo vệ phù hợp với điều kiện nước và thời tiết.

  • Đánh dấu các ổ cắm thuộc mạch riêng theo thiết kế để thuận tiện kiểm tra và bảo trì.

Nhóm Thông tin cần chốt
Công tắc Thương hiệu – series – mã – 1 chiều/2 chiều/2 cực – dòng định mức – số lượng
Mặt Thương hiệu – series – mã – số lỗ – màu – số lượng
Ổ cắm Thương hiệu – series – mã – 2 chấu/3 chấu – đơn/đôi – dòng định mức – số lượng
Ổ USB Thương hiệu – model – thông số đầu ra – loại mặt – số lượng
Ổ mạng/TV Thương hiệu – mã – chuẩn mạng/TV – số lượng
Ổ chống nước Model – cấp IP theo vị trí – loại nắp/hộp – số lượng
Cảm biến Model – kiểu lắp – tải – phạm vi phát hiện – số lượng
Chuông cửa Model – có dây/không dây – nguồn cấp – số lượng
Thương hiệu Sản phẩm chính
MPE Công tắc, mặt và ổ cắm dòng A20 Plus; các thiết bị bổ sung chốt model theo catalogue hiện hành
Sino Vanlock Công tắc 2 cực 20A, ổ mạng, ổ TV; phương án thay thế công tắc, mặt và ổ cắm dòng S18

Thiết bị điện hoàn thiện nên chọn một dòng đồng bộ cho toàn nhà. Khi đặt hàng cần ghi rõ thương hiệu – series – model – loại thiết bị – thông số – số lượng theo từng vị trí, không ghi chung chung “công tắc MPE” hoặc “ổ cắm Sino”.

Quan trọng nhất là phải đồng bộ với hệ điện phần thô. Công tắc 2 chiều, chuông có dây, ổ mạng/TV, ổ cắm 3 chấu và các thiết bị dùng mạch riêng đều phụ thuộc vào dây, ống chờ, đế âm và hệ PE đã được thi công trước đó.

Chốt vị trí thiết bị hoàn thiện ngay từ khi thiết kế và thi công điện âm sẽ giúp hạn chế phát sinh, tránh phải đục sửa sau khi nhà đã hoàn thiện.

Lưu ý: các hạng mục chưa ghi model cụ thể như ổ USB, ổ chống nước, cảm biến và chuông cửa cần chốt đúng mã theo catalogue hiện hành của nhà cung cấp trước khi đưa vào hợp đồng.
