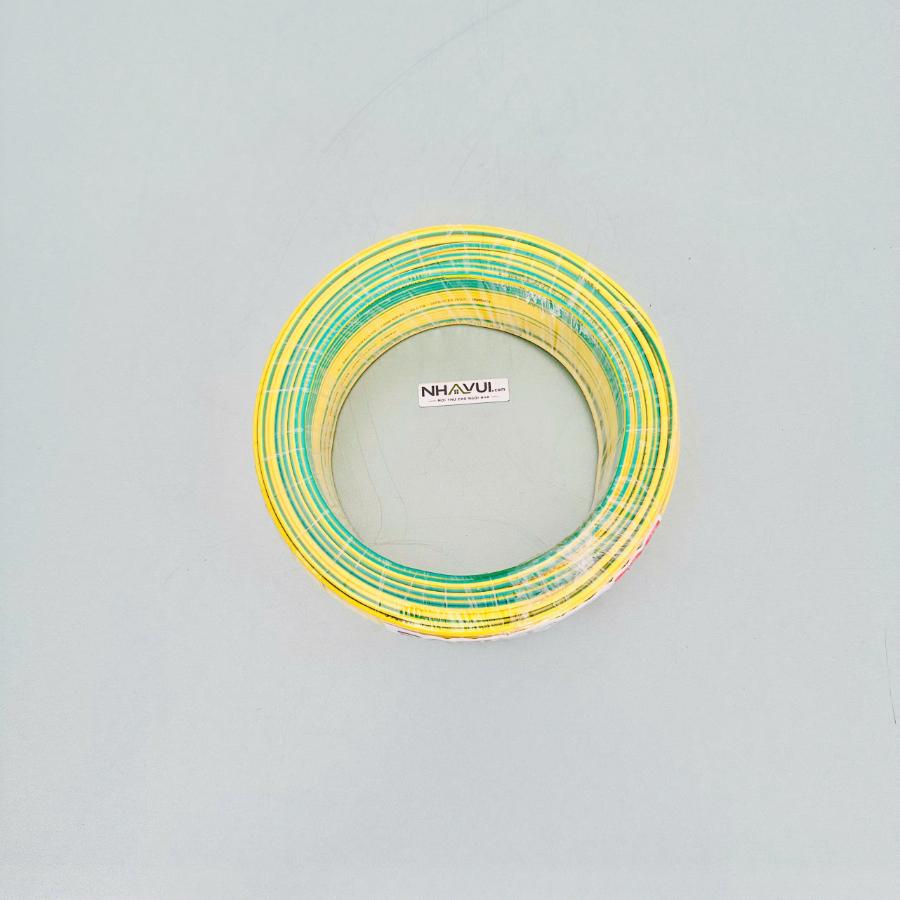

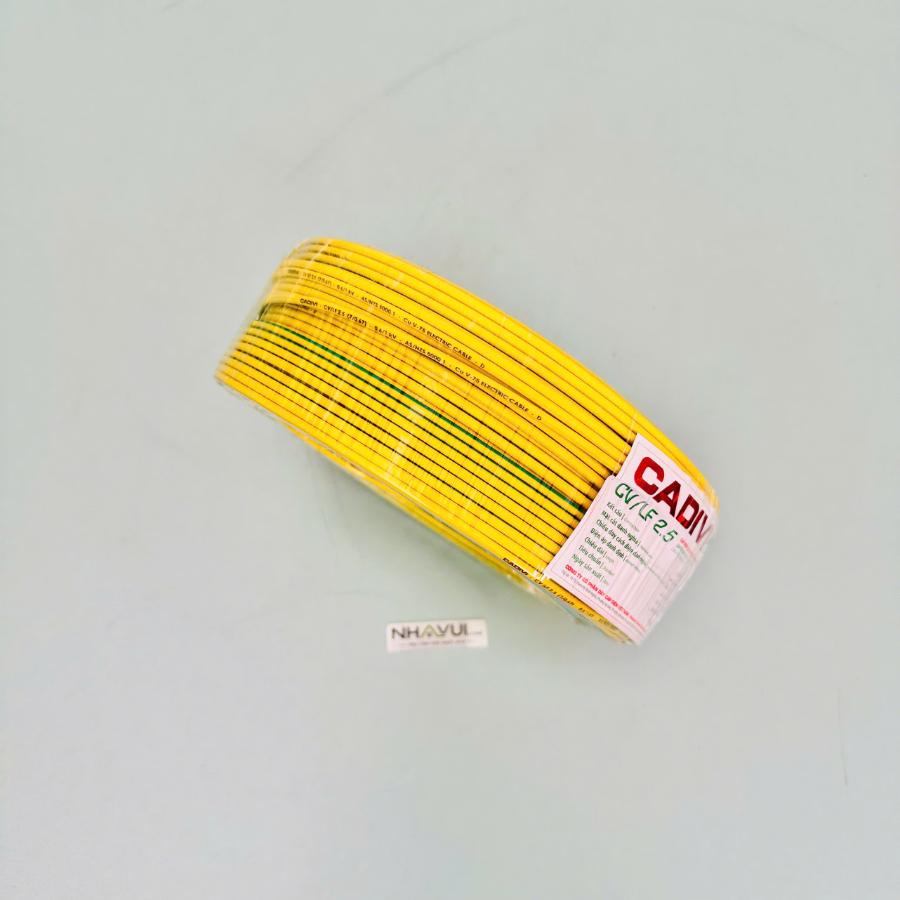

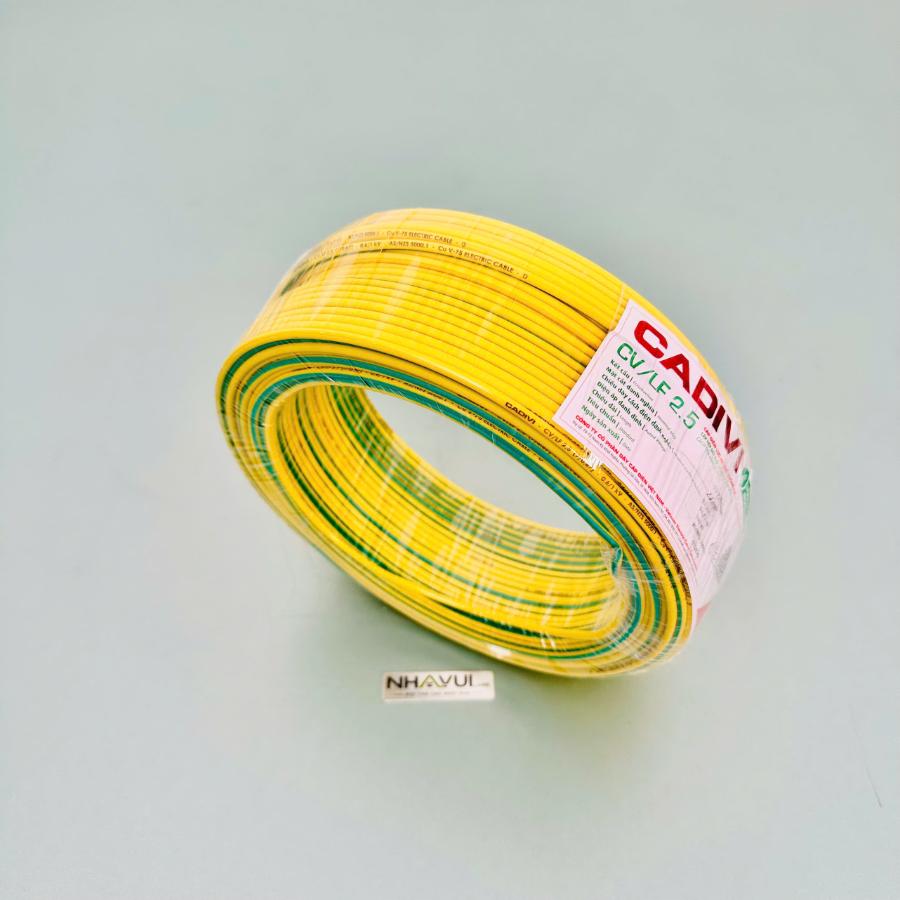

Dây tiếp địa (Dây TER) CADIVI CV/LF xanh lá sọc vàng – Cuộn

Mã đặt hàng: 317
Giá bán
626,000đ / Cuộn 730,100đ -14%
Tiết diện
Tình trạng hàng: Còn hàng
Số Lượng
0 sản phẩm có sẵn

Mô tả ngắn

Dây tiếp địa, dây TER CADIVI CV/LF màu xanh lá sọc vàng, bán nguyên cuộn, nhiều tiết diện, phù hợp thi công hệ thống tiếp địa và bảo vệ điện.

Tên sản phẩm Dây tiếp địa (Dây TER) CADIVI CV/LF xanh lá sọc vàng – Cuộn
Catalogue Xem file
Model VC/LF-0.5Ter
Thương hiệu Cadivi
Số lõi 1
Vật liệu ruột dẫn Đồng
Cấp ruột dẫn Cấp 2, nhiều sợi bện
Vật liệu cách điện PVC không chì
Điện áp danh định 0,6/1kV
Nhiệt độ tối đa tại ruột dẫn, phiên bản V-75 75°C
Tiêu chuẩn phiên bản V-75 AS/NZS 5000.1:2005+A1
Đơn vị bán Cuộn
Xem đầy đủ thông tin chung
#dây tiếp địa # dây TER # dây tiếp địa cuộn # CADIVI CV/LF

Dây CADIVI CV/LF xanh lá sọc vàng kết nối các điểm cần bảo vệ với hệ thống tiếp địa. Đường PE liên tục hỗ trợ thiết bị bảo vệ hoạt động theo thiết kế khi xảy ra sự cố cách điện.

Dùng tại cực tiếp địa của ổ cắm, điểm nối đất của thiết bị, thanh PE và vỏ tủ điện theo thiết kế. Phù hợp với nhà ở, cửa hàng, văn phòng và nhà xưởng có hệ thống nối đất đầy đủ.

Thanh PE, cầu đấu tiếp địa, đầu cốt, ống luồn hoặc máng bảo vệ dây. Cọc tiếp địa và phụ kiện liên kết được chọn theo phương án nối đất của công trình.

Dây PE không thay thế dây trung tính N, điện cực nối đất hoặc thiết bị bảo vệ chống dòng rò. Không mặc định dùng dây này làm dây dẫn sét.

Chọn CADIVI CV/LF màu xanh lá sọc vàng, đối chiếu ký hiệu trên nhãn cuộn và thân dây. Màu này dành cho chức năng bảo vệ, không dùng làm dây pha hoặc trung tính.

Các lựa chọn gồm 1; 1,5; 2,5; 4; 6 và 10 mm². Chọn theo thiết kế, tiết diện dây pha, dòng sự cố và thiết bị bảo vệ; không chỉ dựa vào công suất thiết bị.

Cộng chiều dài các tuyến cùng tiết diện, thêm phần đấu nối và dự phòng, rồi tính theo 100m/cuộn. Lập riêng số lượng từng cỡ dây để tránh giao nhầm.

Đầu cốt và cầu đấu phải phù hợp với ruột đồng nhiều sợi, tiết diện dây và cọc đấu. Chuẩn bị ống bảo vệ cho các đoạn dễ va đập hoặc cọ xát.

  • Đúng CV/LF, tiết diện và màu xanh lá sọc vàng.
  • Đúng quy cách 100m/cuộn và số lượng.
  • Thông số trên nhãn đáp ứng yêu cầu công trình.
  • Đủ phụ kiện đấu tại thiết bị và thanh PE.

Xác định tuyến PE, thanh tiếp địa và điểm nối đất của thiết bị. Chuẩn bị dây, đầu cốt, ống bảo vệ, kìm cắt, kìm tuốt, kìm bấm cốt phù hợp và thiết bị đo kiểm.

Ngắt nguồn, ngăn cấp điện lại và xác nhận hết điện trước khi thao tác.

Đi dây theo thiết kế, ưu tiên đoạn liền và tránh làm xước cách điện. Tuốt vừa đủ, không làm đứt sợi đồng; đấu vào đúng cực PE và siết theo hướng dẫn của phụ kiện.

Không tự nối PE với N tại ổ cắm hoặc thiết bị.

Kiểm tra đầu đấu chắc, dây không bị kẹp và không hở đồng ngoài vị trí đấu. Người có chuyên môn cần đo tính liên tục của đường PE, kiểm tra hệ thống nối đất và thiết bị bảo vệ trước khi sử dụng.

  • Đầu đấu lỏng: xử lý lại đầu cốt và điểm siết.
  • Đường PE gián đoạn: kiểm tra dây và từng mối nối.
  • Đấu nhầm điểm: đối chiếu sơ đồ và ký hiệu tiếp địa.
  • Cách điện hư hỏng: xử lý đúng kỹ thuật hoặc thay đoạn dây.

Không tháo đường PE khi hệ thống đang vận hành. Kiểm tra các điểm nối có dấu lỏng, ăn mòn hoặc hư hỏng; đo kiểm lại sau sửa chữa.

Cuộn chưa dùng cần giữ khô ráo, tránh nguồn nhiệt và vật sắc.

Câu hỏi thường gặp

Quy cách sản phẩm là 100m/cuộn.

Chọn theo thiết kế và phương án bảo vệ của mạch. Không tự giảm tiết diện đã được chỉ định.

Dây có một lõi dẫn điện, gồm nhiều sợi đồng bện.

Không. LF chỉ đặc tính không chì của vật liệu cách điện.

Màu này nhận diện dây bảo vệ PE, giúp hạn chế nhầm với dây pha và trung tính.

Không tự nối. Việc liên kết N và PE phải tuân theo thiết kế hệ thống điện.

Không. Dây kết nối các điểm cần bảo vệ với hệ thống nối đất; điện cực nối đất vẫn phải được bố trí theo thiết kế.

Dây PE không thay thế RCBO. Thiết bị bảo vệ chống dòng rò vẫn cần bố trí theo yêu cầu của mạch.

Không mặc định phù hợp. Dây dẫn sét phải đáp ứng yêu cầu riêng của hệ thống chống sét.

Cần người có chuyên môn đo kiểm đường PE và hệ thống nối đất. Không thử bằng cách chạm tay vào vỏ thiết bị.
