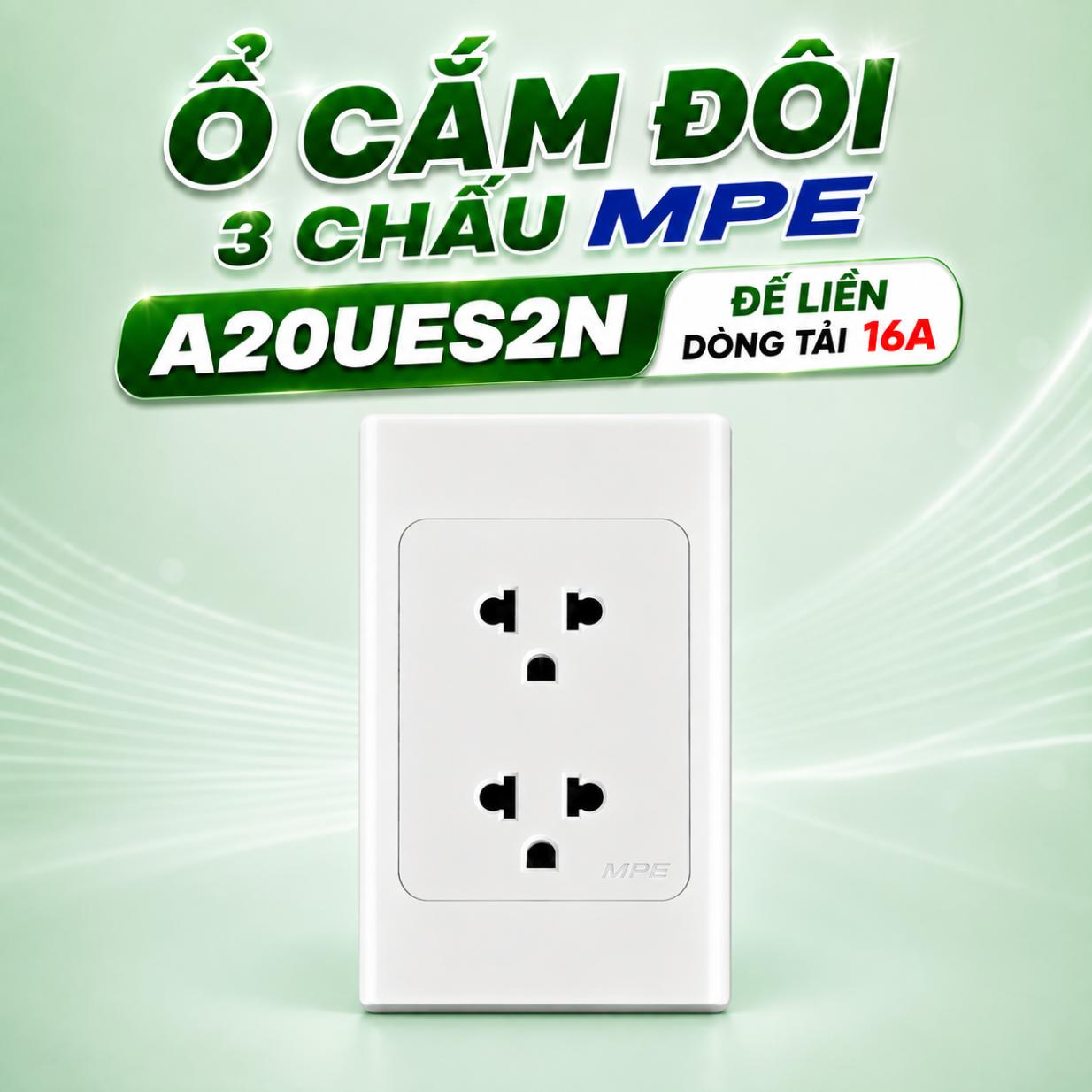

Ổ cắm đôi 3 chấu MPE A20UES2N đế liền 16A 120x72mm

Giới thiệu sản phẩm

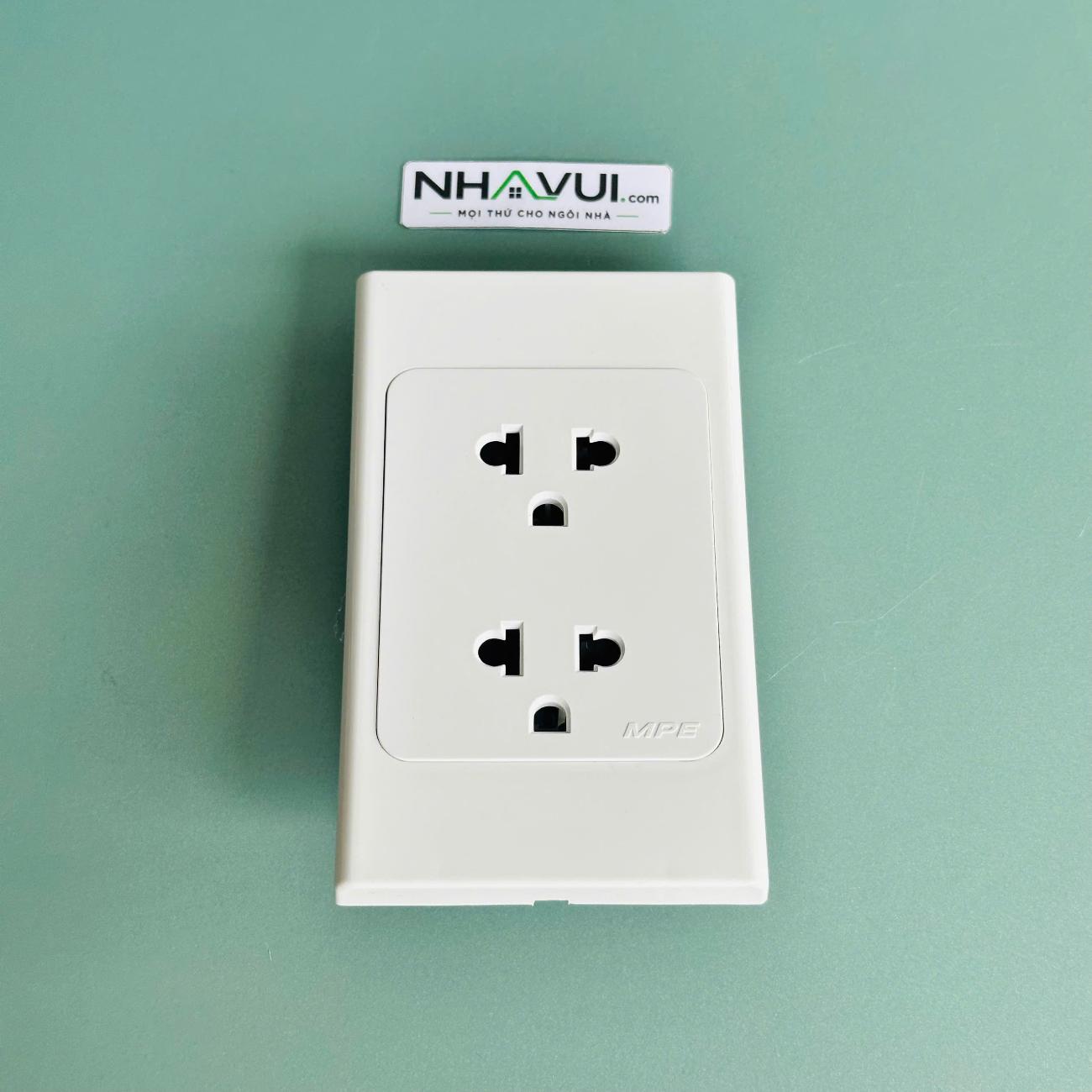

Ổ cắm đôi 3 chấu MPE A20UES2N là dòng ổ cắm đế liền được thiết kế cho hệ thống điện dân dụng và công trình. Sản phẩm có kiểu dáng mặt chữ nhật màu trắng, gọn gàng, dễ phối với nhiều không gian nội thất như phòng khách, phòng ngủ, bếp, văn phòng, cửa hàng hoặc khu vực làm việc.

Với thiết kế ổ cắm đôi 3 chấu, sản phẩm giúp người dùng kết nối các thiết bị điện có phích cắm 3 chấu một cách thuận tiện. Dòng định mức 16A đáp ứng tốt nhu cầu sử dụng cho nhiều thiết bị điện gia dụng và thiết bị văn phòng thông dụng.

Ưu điểm nổi bật

Ổ cắm MPE A20UES2N có thiết kế đế liền, hỗ trợ lắp đặt gọn gàng và chắc chắn trên bề mặt tường. Kiểu dáng tối giản, màu trắng sạch, phù hợp cho các công trình cần sự đồng bộ và thẩm mỹ trong hệ thống thiết bị điện.

Sản phẩm có 2 vị trí cắm 3 chấu, giúp tăng khả năng sử dụng thiết bị tại cùng một điểm lắp đặt. Đây là lựa chọn phù hợp cho những khu vực cần dùng nhiều thiết bị hơn nhưng vẫn muốn giữ mặt ổ cắm gọn, không chiếm nhiều diện tích.

Thông số kỹ thuật

Ứng dụng thực tế

Ổ cắm đôi 3 chấu MPE A20UES2N được sử dụng trong nhà ở, căn hộ, văn phòng, cửa hàng, nhà trọ, khách sạn mini và các công trình dân dụng. Sản phẩm phù hợp lắp đặt tại đầu giường, bàn làm việc, khu vực tivi, quầy thu ngân, phòng học, phòng làm việc hoặc các vị trí cần cấp nguồn cho nhiều thiết bị điện.

Với thiết kế 3 chấu, sản phẩm phù hợp cho các thiết bị có phích cắm 3 chân, giúp việc sử dụng điện thuận tiện hơn so với ổ cắm 2 chấu thông thường.

Gợi ý sử dụng sản phẩm

MPE A20UES2N phù hợp cho các vị trí cần 2 điểm cắm trên cùng một mặt ổ, đặc biệt tại khu vực thường xuyên sử dụng thiết bị như bàn làm việc, phòng khách, khu vực tivi hoặc quầy dịch vụ.

Khi bố trí ổ cắm, nên chọn vị trí thuận tiện thao tác, tránh khu vực dễ bị nước bắn trực tiếp hoặc nơi có độ ẩm cao nếu không có biện pháp bảo vệ phù hợp. Sản phẩm nên được sử dụng cho các thiết bị nằm trong giới hạn dòng định mức 16A để đảm bảo an toàn.

Lưu ý khi lắp đặt và sử dụng

Trước khi lắp đặt hoặc thay thế ổ cắm, cần ngắt nguồn điện để đảm bảo an toàn. Dây điện phải được đấu nối đúng kỹ thuật, siết chặt đầu dây và cố định mặt ổ cắm chắc chắn.

Không nên cắm nhiều thiết bị công suất lớn cùng lúc vượt quá khả năng chịu tải của ổ cắm. Trong quá trình sử dụng, nếu phát hiện ổ cắm nóng bất thường, tiếp xúc lỏng hoặc có dấu hiệu cháy xém, cần ngừng sử dụng và kiểm tra lại ngay.

Thông tin cần kiểm tra

Chọn theo tải sử dụng

Mức 16A là dòng định mức của toàn bộ ổ cắm, không nên hiểu mỗi vị trí cắm đều có thể đồng thời mang tải 16A. Khi sử dụng hai thiết bị cùng lúc, cần tính tổng dòng điện của cả hai thiết bị.

Không nên cắm đồng thời các thiết bị công suất lớn nếu tổng tải vượt khả năng của ổ cắm, dây dẫn hoặc thiết bị bảo vệ. Với tải sinh nhiệt, động cơ hay thiết bị có dòng khởi động lớn, cần kiểm tra kỹ trước khi sử dụng.

Chọn theo vị trí lắp

• Đo vị trí lắp và kiểm tra kích thước mặt 120 × 72 mm.
• Kiểm tra độ sâu của đế âm hoặc đế nổi.
• Xác nhận khoảng trống bên trong đủ để xếp dây và đấu nối.
• Nếu thay ổ cũ, cần đối chiếu vị trí bắt vít và loại đế, không chỉ so sánh kích thước mặt.
• Kiểm tra bộ hàng có bao gồm viền hoàn thiện hay cần mua viền Seri A20 riêng.

Vật tư thường dùng cùng

• Đế âm hoặc đế nổi tương thích.
• Viền hoàn thiện Seri A20 nếu bộ hàng chưa bao gồm.
• Dây pha, dây trung tính và dây tiếp địa.
• Đầu nối, vật tư cách điện.
• MCB hoặc RCBO phù hợp cho mạch ổ cắm.

Chuẩn bị

• Ổ cắm MPE A20UES2N.
• Đế và viền hoàn thiện tương thích.
• Tua vít, kìm tuốt dây và dụng cụ kiểm tra điện.
• Dây dẫn đúng tiết diện, gồm dây tiếp địa nếu hệ thống có trang bị.
• Đầu nối và vật tư cách điện cần thiết.

Việc lắp đặt nên do thợ điện hoặc người có chuyên môn thực hiện.

Các bước lắp đặt

• Ngắt MCB hoặc RCBO của mạch ổ cắm.
• Kiểm tra chắc chắn dây cấp đã mất điện.
• Xác định dây pha, dây trung tính và dây tiếp địa.
• Tuốt dây vừa đủ, không để lõi đồng trần lộ ra ngoài đầu nối.
• Đấu từng dây theo ký hiệu trên ổ cắm.
• Siết chắc đầu nối và kéo thử nhẹ để kiểm tra.
• Xếp dây gọn trong đế, tránh kẹp hoặc gập dây quá mạnh.
• Cố định bộ ổ cắm vào đế và căn mặt thẳng.
• Lắp viền hoàn thiện nếu có.
• Cấp điện và thử riêng từng vị trí cắm.

Không đấu dây dựa hoàn toàn vào màu vỏ nếu chưa kiểm tra chức năng thực tế của từng dây.

Kiểm tra sau khi lắp

• Cả hai vị trí ổ cắm đều có điện ổn định.
• Phích cắm được giữ chắc, không quá lỏng.
• Mặt ổ áp sát tường, không nghiêng hoặc rung.
• Không còn dây đồng hở bên ngoài đầu nối.
• Không xuất hiện tia lửa, tiếng rè, mùi khét hoặc nhiệt độ tăng bất thường.
• Dây tiếp địa được đấu đúng nếu công trình có hệ thống tiếp địa.

Lỗi thường gặp

• Ổ cắm không có điện: kiểm tra nguồn, MCB/RCBO và đầu dây.
• Chỉ một vị trí hoạt động: kiểm tra tiếp điểm hoặc phần liên kết bên trong.
• Ổ bị nóng: có thể do quá tải, đầu dây lỏng hoặc phích cắm tiếp xúc kém.
• Phích cắm dễ tuột: ngừng sử dụng nếu tiếp điểm không còn giữ chắc.
• Mặt ổ không vừa đế: loại đế, vị trí bắt vít hoặc kích thước không tương thích.
• Chấu tiếp địa không có tác dụng: dây tiếp địa chưa được kết nối hoặc công trình không có hệ thống tiếp địa.

An toàn và bảo trì

Không để tổng tải của hai vị trí vượt quá 16A. Không dùng ổ cắm khi tay ướt, tại nơi có nước tạt hoặc khi mặt ổ bị nứt, cháy sém.

Nếu ổ cắm nóng, phát tia lửa, có mùi khét hoặc phích cắm không chắc, cần ngắt điện và kiểm tra ngay. Vệ sinh bằng khăn mềm khô, không xịt nước hoặc dung dịch trực tiếp vào ổ.
