Ổ cắm đơn đa năng MPE A20USMN đế liền 16A 120x72mm

Ổ cắm đơn đa năng MPE A20USMN đế liền 16A 120x72mm

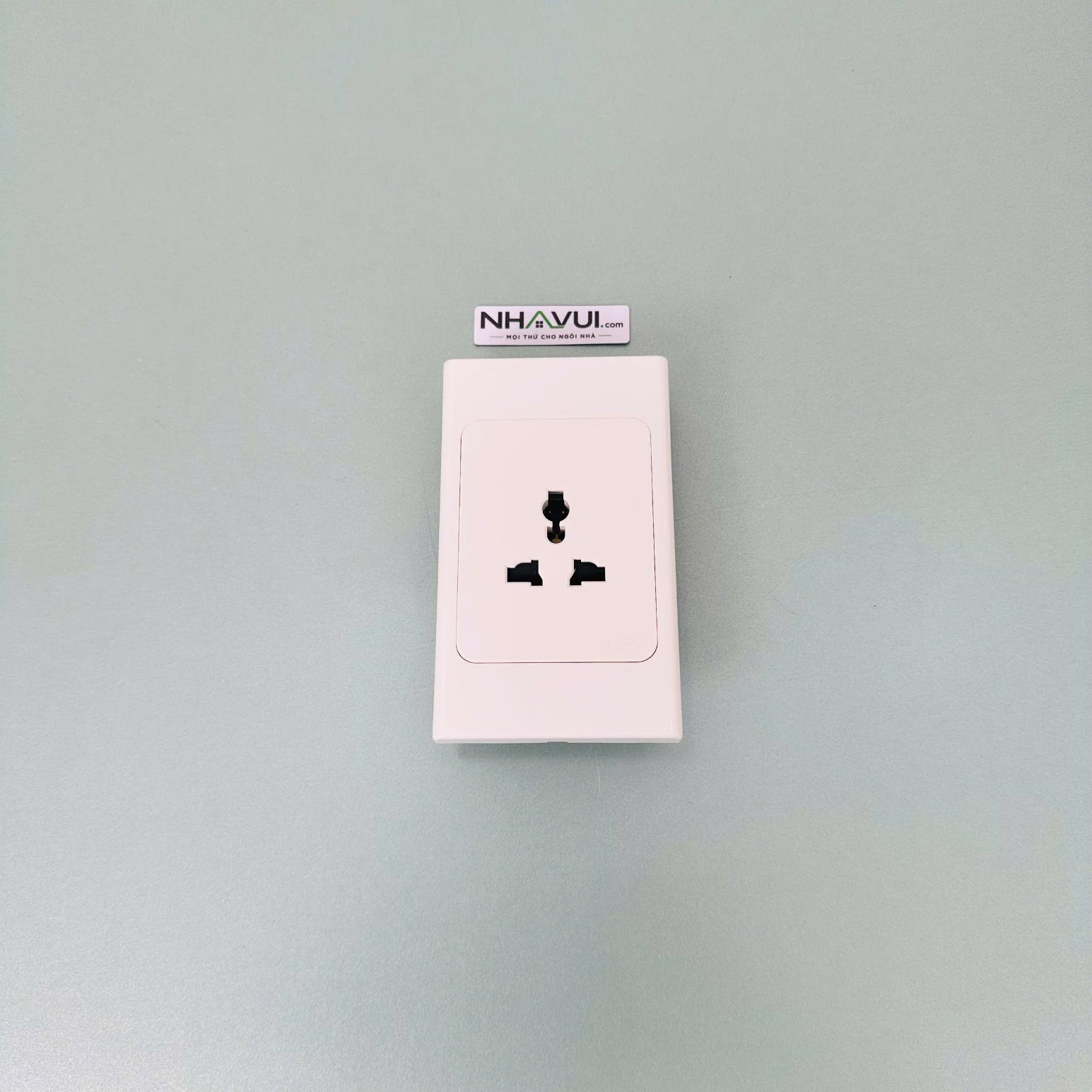

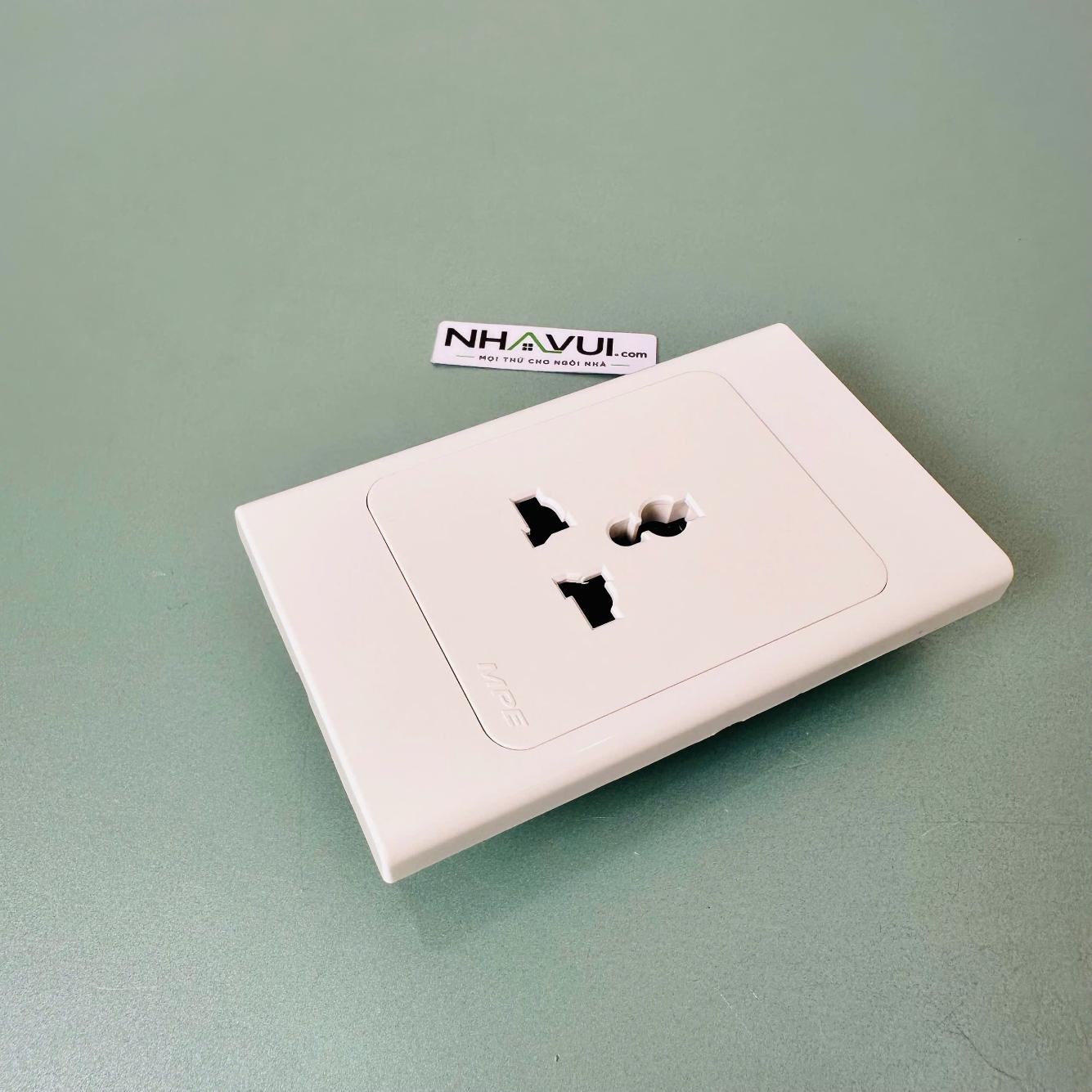

A20USMN là mặt 1 ổ cắm đa năng đế liền thuộc Seri A20 Plus.

Ảnh mẫu trong catalogue thể hiện mặt màu trắng. Trang sản phẩm MPE ghi vật liệu nhựa, đồng và môi trường hoạt động trong nhà.

Thông số và model

Bảng dưới đây theo catalogue MPE 2026. Trang sản phẩm ghi điện áp 220–250V AC và kích thước kỹ thuật 120 × 72 mm, trong khi tiêu đề trang ghi 120 × 70 mm. Đối chiếu nhãn điện áp và kích thước hàng thực tế trước khi lắp.

Chọn và sử dụng đúng cấu hình

Đối chiếu loại phích, yêu cầu nối đất, tải, hộp đế và cơ cấu lắp. Kích thước mặt không phải kích thước khoét tường.

Lưu ý

Không dùng vượt định mức hoặc tại nơi bị nước tác động khi chưa có giải pháp bảo vệ. Ngắt nguồn và nhờ người có chuyên môn xử lý nếu ổ nóng bất thường, lỏng hoặc có mùi khét.

Chọn đúng A20USMN

A20USMN có một ổ đa năng đế liền. Kiểm tra loại phích cắm và cấu hình nối đất cần dùng; không mặc định tương thích mọi phích.

Thông số để đối chiếu

Bảng dưới đây theo catalogue MPE 2026. Trang sản phẩm ghi điện áp 220–250V AC và kích thước kỹ thuật 120 × 72 mm, trong khi tiêu đề trang ghi 120 × 70 mm. Đối chiếu nhãn điện áp và kích thước hàng thực tế trước khi lắp.

Chọn tải và vật tư

Chọn tải theo định mức 16A, dây dẫn và thiết bị bảo vệ; không suy ra mức công suất dùng được cho mọi loại tải. Kiểm tra hộp đế và xác nhận các phụ kiện có trong đơn hàng.

Trang sản phẩm ghi vật liệu nhựa, đồng và sử dụng trong nhà; ảnh mẫu catalogue thể hiện màu trắng. Phần giới thiệu trên trang hãng mô tả mặt nạ Seri A20 bằng nhựa PC chống cháy, chống va đập; đây là mô tả vật liệu, không thay thế cấp chống cháy của cả bộ ổ cắm.

Chuẩn bị

Dụng cụ cần có gồm tua vít cách điện, kìm cắt và tuốt dây, thiết bị kiểm tra điện, đế lắp tương thích cùng vật tư đấu nối cần thiết.

Trước khi thi công, phải ngắt aptomat của nhánh điện và dùng thiết bị đo để xác nhận dây dẫn đã mất điện hoàn toàn.

Các bước lắp đặt

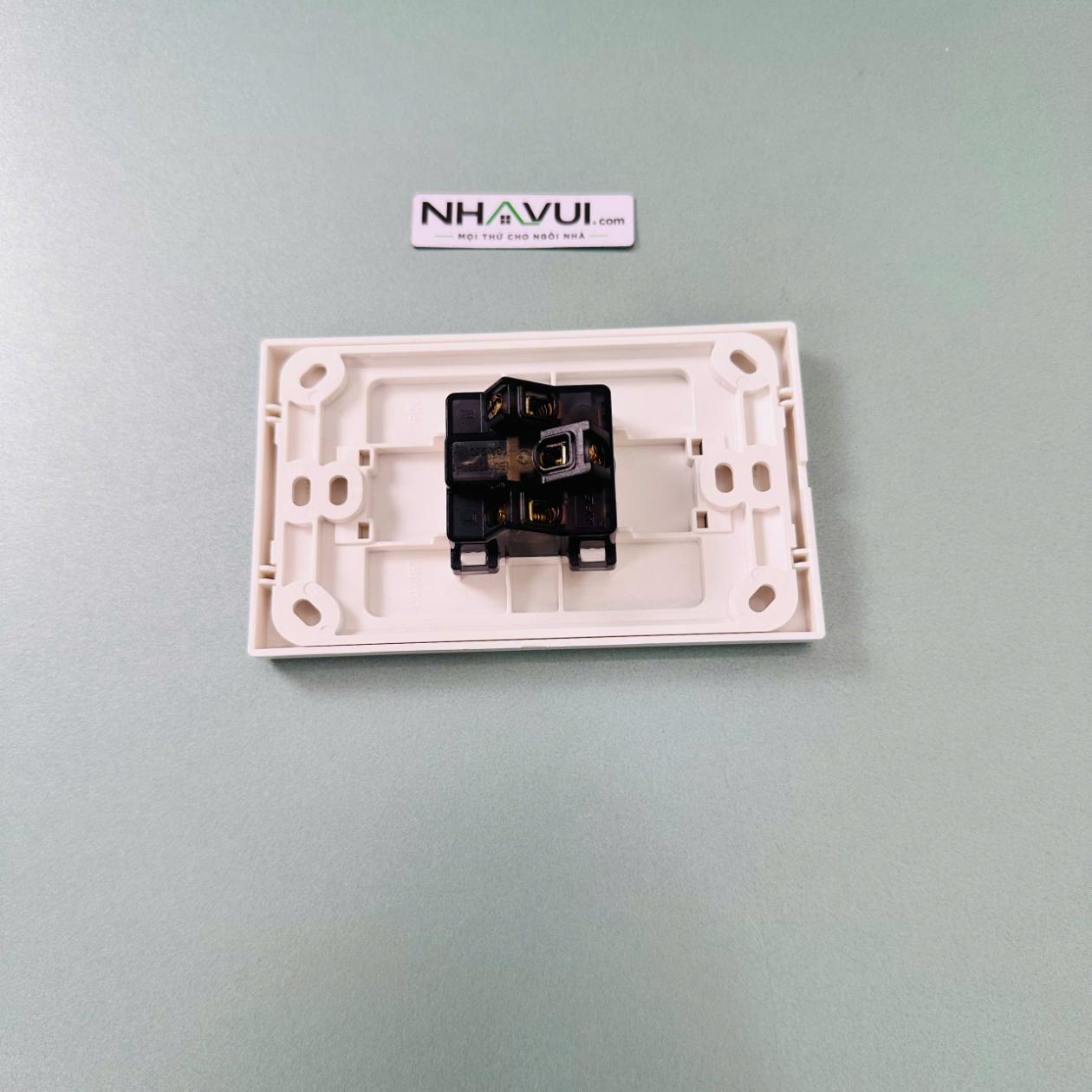

• Kiểm tra mặt ổ cắm, cọc đấu dây và đế lắp.
• Xác định chính xác dây pha, dây trung tính và dây tiếp đất nếu có.
• Tuốt lớp cách điện với chiều dài vừa đủ.
• Đấu dây vào đúng cọc có ký hiệu trên sản phẩm.
• Siết chắc vít, không để lõi đồng hở bên ngoài.
• Sắp xếp dây gọn trong hộp, tránh làm kẹp hoặc gập dây.
• Cố định ổ cắm lên đế và căn mặt sản phẩm ngay ngắn.
• Lắp hoàn thiện mặt che rồi mới đóng điện kiểm tra.

Không xác định chức năng dây chỉ dựa vào màu vỏ, đặc biệt tại công trình cũ hoặc đã sửa chữa nhiều lần.

Kiểm tra sau khi lắp

Cắm thử thiết bị có tải phù hợp để kiểm tra nguồn điện và độ giữ phích. Phích cắm phải chắc chắn, không lỏng, không phát tia lửa và không có tiếng rè bất thường.

Nếu dùng phích 3 chấu, nên kiểm tra thêm tính liên tục của đường dây tiếp đất bằng thiết bị chuyên dụng.

Lỗi thường gặp

• Đấu dây không chặt làm điểm tiếp xúc phát nhiệt.
• Tuốt dây quá dài khiến lõi đồng bị hở.
• Chọn đế âm chỉ theo kích thước mặt 120 × 72 mm trong catalogue MPE 2026 mà chưa đối chiếu kích thước thực tế, hộp đế và vị trí bắt vít.
• Dùng thiết bị có tải vượt khả năng của ổ cắm hoặc đường dây.
• Có lỗ cắm tiếp đất nhưng không đấu dây tiếp địa.
• Lắp tại khu vực ẩm ướt mà không có thiết bị bảo vệ phù hợp.

An toàn và bảo trì

Không sử dụng phích cắm biến dạng, cháy sém hoặc lỏng chân. Không thao tác với ổ cắm khi tay ướt và không kéo dây điện để rút phích.

Cần ngắt nguồn kiểm tra ngay nếu ổ cắm nóng bất thường, có mùi khét, tiếng rè hoặc nhựa đổi màu. Thay sản phẩm khi mặt nhựa nứt vỡ hoặc bộ phận tiếp điện không còn giữ chắc phích cắm.
