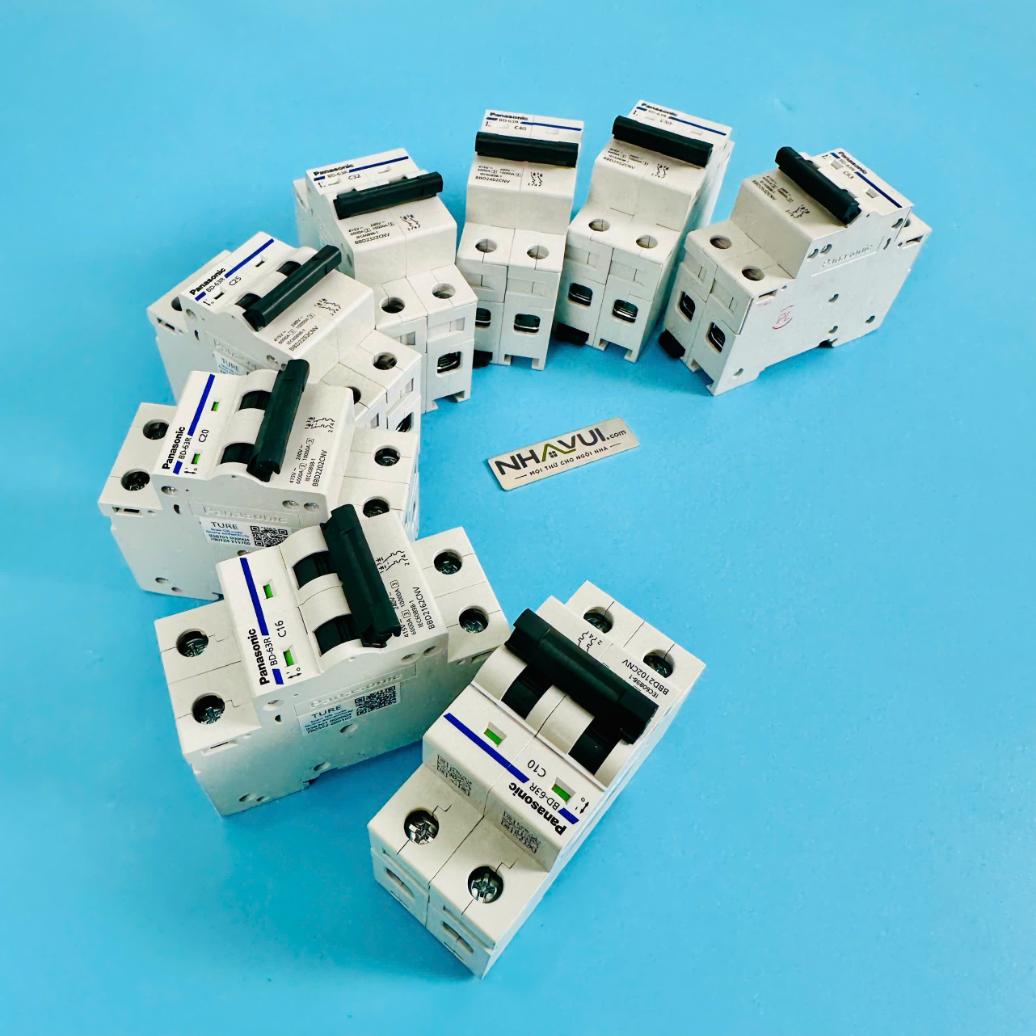

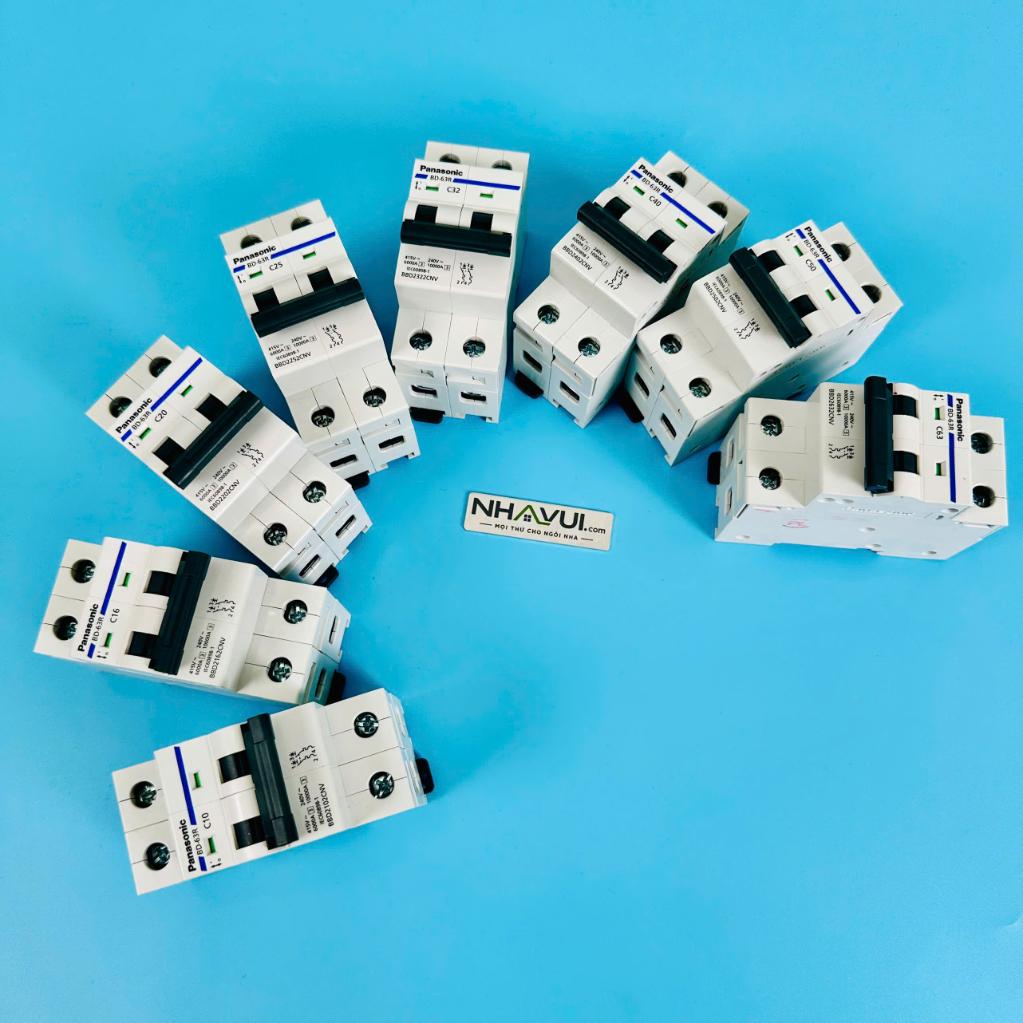

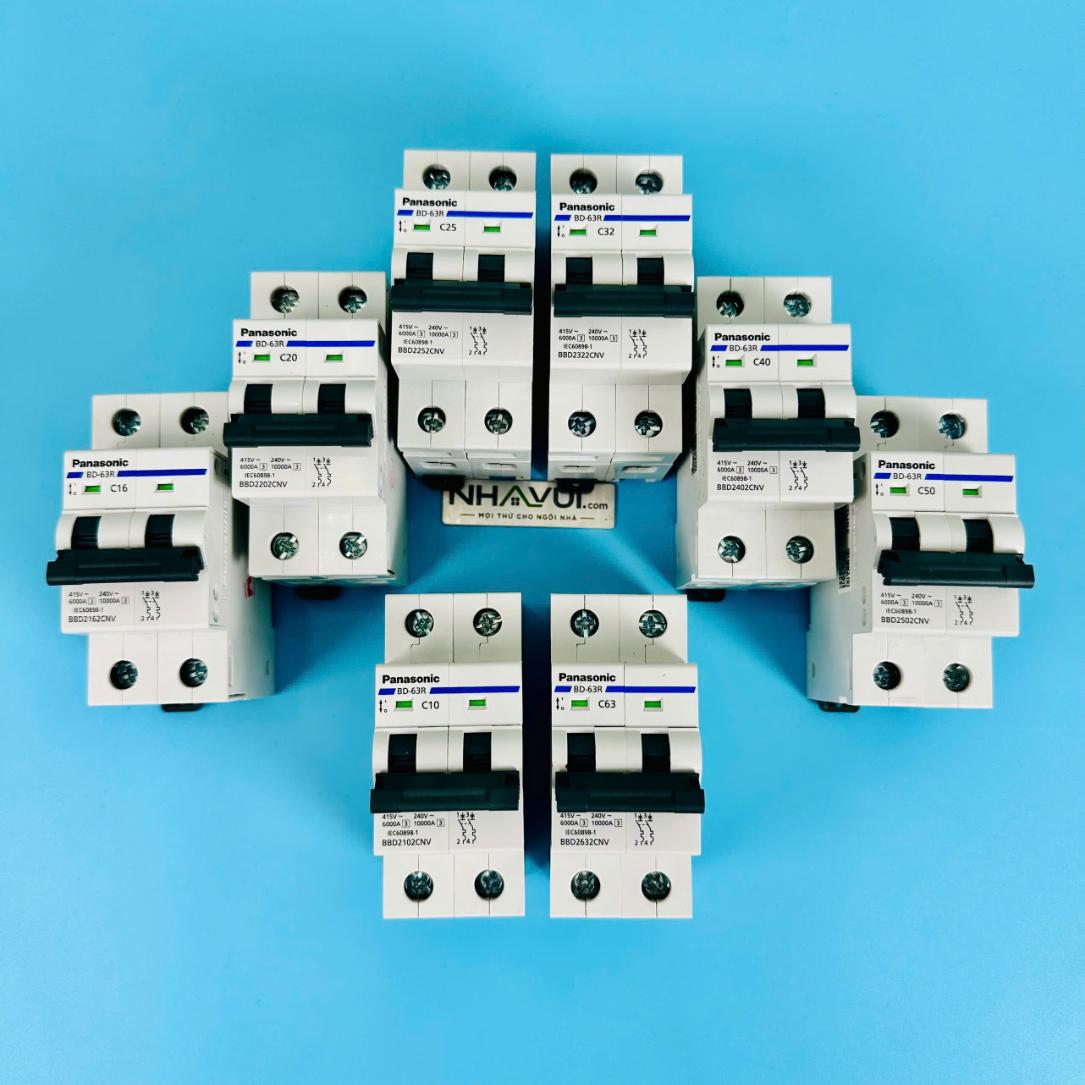

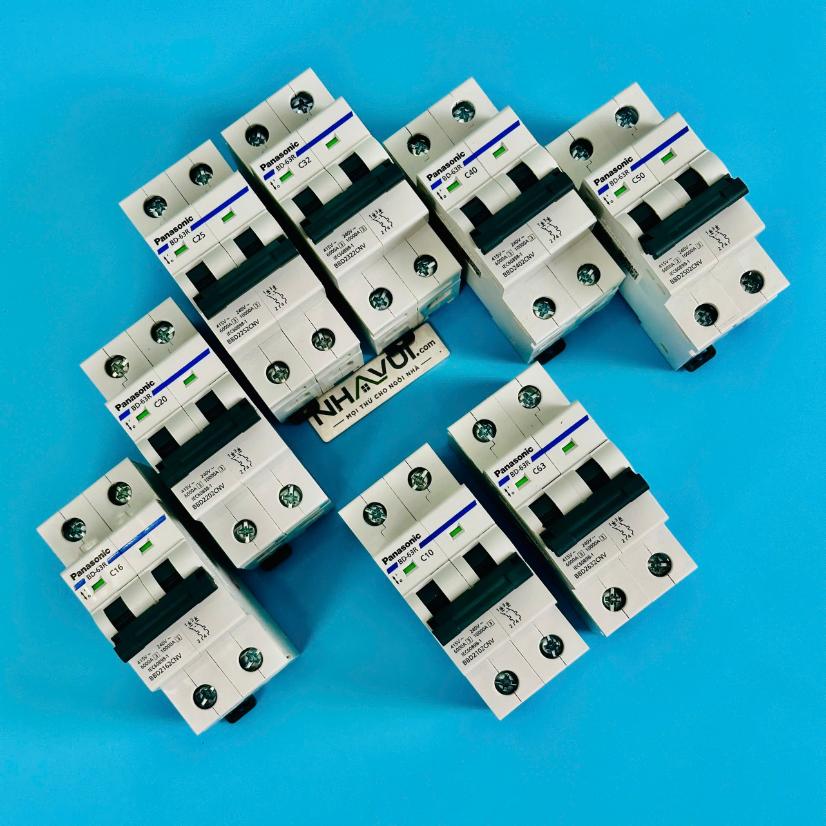

MCB cầu dao tự động DIN Panasonic 2P-2E C Curve 6kA

Mô tả ngắn

MCB cầu dao tự động DIN Panasonic 2P-2E C Curve 6kA BBD2062CNV, BBD2102CNV, BBD2162CNV, BBD2202CNV, BBD2252CNV, BBD2322CNV, BBD2402CNV, BBD2502CNV, BBD2632CNV dùng để bảo vệ mạch điện khi xảy ra quá tải hoặc ngắn mạch. Sản phẩm có dòng định mức từ 6A đến 63A, điện áp 240VAC/415VAC, dòng cắt danh định 6kA, phù hợp lắp đặt trong tủ điện dân dụng, văn phòng, cửa hàng và công trình.

Tên sản phẩm	MCB cầu dao tự động DIN Panasonic 2P-2E C Curve 6kA
Model	BBD2062CNV, BBD2102CNV, BBD2162CNV, BBD2202CNV, BBD2252CNV, BBD2322CNV, BBD2402CNV, BBD2502CNV, BBD2632CNV
Thương hiệu	Panasonic
Quy cách cực	2P-2E
Đặc tính tác động	C Curve
Điện áp	240VAC/415VAC
Quy cách đóng gói	6 cái/hộp, 24 cái/thùng
Đơn vị bán	Cái
Bảo hành	1 năm

Mục lục

Công dụng

Vị trí, khu vực sử dụng

Công trình, trường hợp phù hợp

Sản phẩm, vật tư thường dùng cùng

Lưu ý khi sử dụng

Công dụng

MCB Panasonic 2P-2E C Curve 6kA dùng để đóng cắt và bảo vệ mạch điện trước sự cố quá tải hoặc ngắn mạch.

Vị trí, khu vực sử dụng

Lắp trên thanh DIN trong tủ điện, tại mạch nhánh hoặc đường cấp nguồn cần đóng cắt và bảo vệ 2 cực.

Công trình, trường hợp phù hợp

Dùng trong nhà ở, căn hộ, văn phòng, cửa hàng và công trình có thiết kế yêu cầu MCB 2P-2E, đặc tính C và khả năng cắt 6kA. Có thể bố trí cho mạch chiếu sáng, ổ cắm hoặc thiết bị riêng khi thông số phù hợp với từng mạch.

Sản phẩm, vật tư thường dùng cùng

Tủ điện, thanh DIN, dây dẫn, đầu nối dây và nhãn nhận diện mạch. Phối hợp thiết bị bảo vệ dòng rò theo yêu cầu của hệ thống.

Lưu ý khi sử dụng

MCB này không thay thế thiết bị bảo vệ dòng rò RCCB hoặc RCBO. Khi cầu dao ngắt bất thường, cần kiểm tra nguyên nhân trước khi đóng điện lại.

Mục lục

Chọn đúng loại và model

Chọn thông số phù hợp với mạch

Kiểm tra kích thước, màu sắc và kiểu dáng

Phụ kiện cần mua cùng

Kiểm tra trước khi đặt hàng

Chọn đúng loại và model

Chọn đúng MCB Panasonic DIN 2P-2E, C Curve, 6kA. Mỗi mức dòng có mã riêng:

Dòng định mức	Model
6A	BBD2062CNV
10A	BBD2102CNV
16A	BBD2162CNV
20A	BBD2202CNV
25A	BBD2252CNV
32A	BBD2322CNV
40A	BBD2402CNV
50A	BBD2502CNV
63A	BBD2632CNV

Chọn thông số phù hợp với mạch

Dòng định mức phải phù hợp với tải và không vượt khả năng chịu dòng cho phép của dây dẫn trong điều kiện lắp thực tế. Kiểm tra điện áp 240VAC/415VAC và khả năng cắt 6kA đáp ứng thiết kế tại vị trí lắp.

Không tự chọn mức ampe lớn hơn để tránh nhảy cầu dao.

Kiểm tra kích thước, màu sắc và kiểu dáng

Đối chiếu kích thước đúng model với khoảng trống trong tủ, thanh DIN và không gian đấu dây. Yêu cầu ảnh hàng thực tế để kiểm tra màu sắc, kiểu dáng và nhãn; không mặc định mọi phân loại giống hệt ảnh minh họa.

Phụ kiện cần mua cùng

Chuẩn bị tủ điện, thanh DIN, dây dẫn và đầu nối phù hợp nếu chưa có. Xác nhận phụ kiện đi kèm; bổ sung thiết bị bảo vệ dòng rò theo thiết kế.

Kiểm tra trước khi đặt hàng

Đối chiếu model – mức ampe – 2P-2E – C Curve – 6kA trên nhãn và bao bì. Xác nhận số lượng, tình trạng sản phẩm và chính sách bảo hành với bên bán.

Mục lục

Chuẩn bị và vật tư, dụng cụ

Chuẩn bị và vật tư, dụng cụ

Chuẩn bị sơ đồ đấu nối, tủ điện, thanh DIN, dây dẫn, đầu nối, dụng cụ cách điện và thiết bị kiểm tra điện áp. Ngắt mọi nguồn có thể cấp vào mạch, ngăn đóng điện ngoài ý muốn và xác nhận hết điện trước khi thao tác.

Cách lắp đặt

Gắn MCB chắc chắn lên thanh DIN. Đấu dây theo ký hiệu và hướng dẫn của đúng model; tuốt dây và siết đầu cực theo thông số hãng.

Không để lõi đồng hở ngoài đầu cực, kẹp vào phần cách điện hoặc ghép nhiều dây vào một đầu cực khi chưa được phép.

Kiểm tra sau khi lắp

Kiểm tra sơ đồ đấu dây, đầu nối và phần che chắn trước khi cấp điện. Ghi nhãn mạch, theo dõi hoạt động; ngắt nguồn nếu có mùi khét, nóng bất thường hoặc MCB ngắt lặp lại.

Lỗi thường gặp

Chọn sai mức ampe, đấu sai vị trí, siết đầu nối không đúng hoặc sử dụng dây không phù hợp. Cần kiểm tra tải và đường dây trước khi kết luận MCB bị lỗi.
