Bosch GMS 120-27 Professional là thế hệ kế nhiệm của GMS 120, được thiết kế để hỗ trợ dò tìm vật thể ẩn phía sau tường trước khi khoan, cắt hoặc lắp đặt thiết bị.

Máy có thể phát hiện kim loại từ tính như sắt, thép; kim loại không từ tính như đồng; dây điện đang mang điện và kết cấu gỗ trong vách khô. Thiết bị đồng thời hỗ trợ nhận biết tâm vật thể và phân loại đặc tính vật liệu ngay trên màn hình.

GMS 120-27 Professional có thể dò tìm và nhận dạng bốn nhóm vật thể chính:

  • Kim loại từ tính, điển hình như sắt và cốt thép.
  • Kim loại không từ tính, điển hình như đồng hoặc ống đồng.
  • Dây điện 100–230 V đang mang điện.
  • Kết cấu gỗ phía sau tường khô hoặc vách thạch cao.

Chức năng dò kim loại và dây điện được kích hoạt trong quá trình đo. Khi cần tìm kết cấu gỗ, người dùng bật thêm chế độ dò gỗ. Bosch khuyến cáo chỉ sử dụng chức năng dò gỗ trên tường khô có kết cấu phụ bằng gỗ.

Độ sâu dò tối đa của máy không giống nhau đối với mọi vật thể:

  • Kim loại không từ tính, cụ thể là ống đồng đường kính 15 mm: tối đa 120 mm.
  • Kim loại từ tính, cụ thể là cốt thép đường kính 12 mm: tối đa 100 mm.
  • Dây dẫn điện 100–230 V đang mang điện: tối đa 50 mm.
  • Dầm gỗ trong tường khô: tối đa 30 mm.

Các giá trị trên là độ sâu tối đa trong điều kiện phù hợp. Kết quả thực tế phụ thuộc vào kích thước vật thể, loại vật liệu, tình trạng bề mặt và kết cấu của tường.

Màn hình của GMS 120-27 Professional có thể hiển thị tâm vật thể, cường độ tín hiệu, tình trạng pin và loại vật liệu được phát hiện.

Máy sử dụng vòng sáng để thông báo trạng thái:

  • Vòng sáng màu xanh lá khi không phát hiện vật thể.
  • Vòng sáng màu đỏ khi cảm biến đến gần vật thể.
  • Khi đi qua tâm vật thể, chỉ báo tâm sáng lên và máy phát âm thanh liên tục.

Tín hiệu âm thanh có thể bật hoặc tắt tùy theo môi trường làm việc. Lỗ đánh dấu nằm tại tâm vùng đo giúp người dùng đánh dấu vị trí hoặc ranh giới vật thể trực tiếp trên bề mặt.

Ngoài việc hỗ trợ xác định tâm vật thể, GMS 120-27 còn hiển thị nhóm vật liệu được phát hiện, bao gồm:

  • Vật mang điện.
  • Kim loại từ tính.
  • Kim loại không từ tính.
  • Vật liệu phi kim loại.

Khả năng này giúp người dùng đánh giá sơ bộ loại vật thể nằm phía sau bề mặt trước khi thực hiện công việc tiếp theo.

Bosch GMS 120-27 Professional có thể hoạt động với ba lựa chọn nguồn điện:

  • Một bộ pin Li-ion Bosch BA 3.7V 1.0Ah A.
  • Hai pin kiềm–mangan 1,5 V LR6 AA.
  • Hai pin sạc NiMH 1,2 V HR6 AA.

Khi sử dụng bộ pin Li-ion BA 3.7V 1.0Ah A, pin được sạc qua cổng USB Type-C. Bộ pin Li-ion là phụ kiện tùy chọn và không được Bosch Việt Nam công bố là phụ kiện đi kèm mã 0 601 081 7K0.

Thân máy được bọc cao su giúp hấp thụ va đập khi sử dụng trong điều kiện làm việc thực tế. Cấp bảo vệ IP54 giúp thiết bị chống bụi và nước bắn.

IP54 không đồng nghĩa với khả năng chống nước hoàn toàn. Không nên ngâm máy trong nước hoặc sử dụng thiết bị dưới mưa kéo dài.

Thông số Giá trị
Độ sâu dò tối đa 120 mm
Kim loại không từ tính, đồng Tối đa 120 mm
Kim loại từ tính, sắt và thép Tối đa 100 mm
Dây dẫn điện 100–230 V đang mang điện Tối đa 50 mm
Kết cấu gỗ trong tường khô Tối đa 30 mm
Vật thể có thể dò Kim loại từ tính, kim loại không từ tính, dây điện mang điện, kết cấu gỗ
Nhận dạng vật liệu Vật mang điện, kim loại từ tính, kim loại không từ tính, vật liệu phi kim
Công nghệ radar Bosch Không
Nguồn pin Li-ion BA 3.7V 1.0Ah A
Nguồn pin kiềm 2 × 1,5 V LR6 AA
Nguồn pin sạc NiMH 2 × 1,2 V HR6 AA
Thời gian hoạt động với pin Li-ion Khoảng 5 giờ
Thời gian hoạt động với pin kiềm AA Khoảng 6 giờ
Thời gian hoạt động với pin NiMH Khoảng 7 giờ
Trọng lượng với pin Li-ion Khoảng 0,27 kg
Trọng lượng với pin AA hoặc NiMH Khoảng 0,29 kg
Kích thước dài × rộng × cao 186 × 86 × 33 mm
Nhiệt độ hoạt động -10°C đến +50°C
Nhiệt độ lưu kho -20°C đến +70°C
Độ ẩm tối đa khi nhận diện vật thể 90%
Độ ẩm tối đa khi phân loại dây điện 50%
Dải tần số hoạt động 50 ± 2 kHz
Độ cao sử dụng tối đa 2.000 m
Tự động tắt Khoảng 5 phút khi không thao tác và không phát hiện vật thể
Cấp bảo vệ IP54
Chức năng bổ sung Lỗ đánh dấu
Mã đặt hàng tại Việt Nam 0 601 081 7K0

Theo quy cách được Bosch Professional Việt Nam công bố cho mã 0 601 081 7K0, phụ kiện đi kèm gồm:

  • Bao đựng máy.

Pin AA, bộ pin Li-ion BA 3.7V 1.0Ah A và cáp USB Type-C không được Bosch Việt Nam liệt kê trong bộ sản phẩm này. Khi nhập hàng, cần kiểm tra thực tế quy cách đóng gói của nhà cung cấp trước khi đăng phụ kiện.

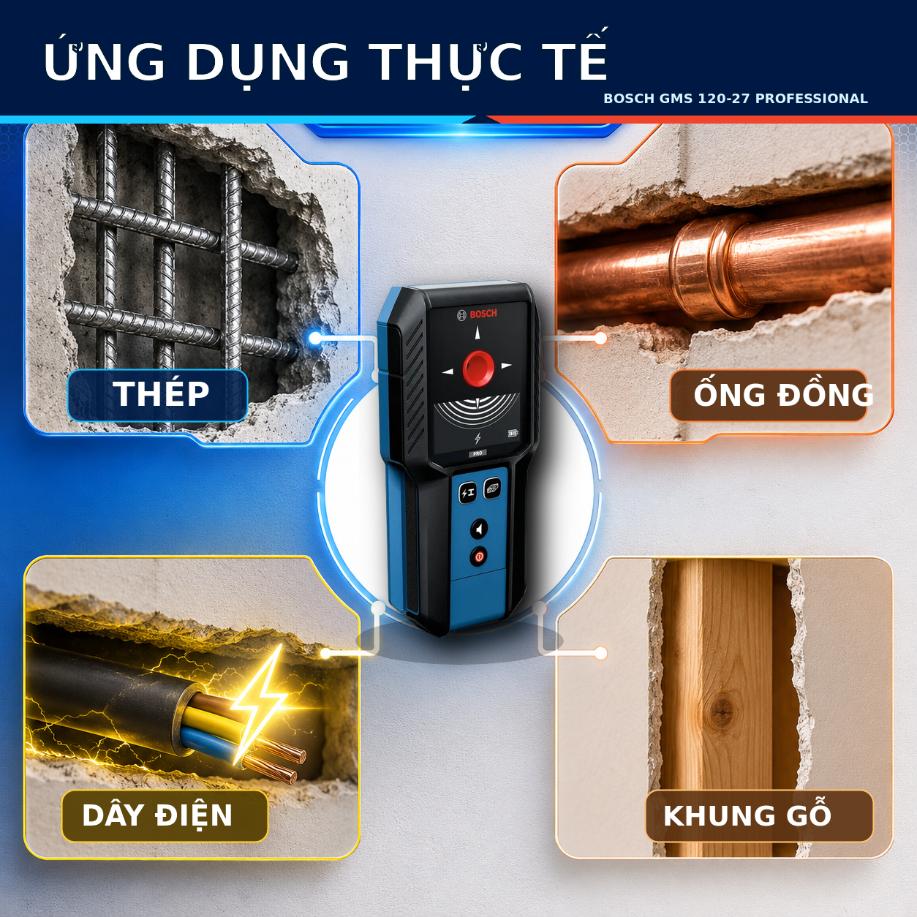

Bosch GMS 120-27 Professional phù hợp cho các công việc:

  • Kiểm tra vị trí cốt thép hoặc kim loại trước khi khoan tường.
  • Tìm ống đồng hoặc vật thể kim loại nằm trong kết cấu.
  • Hỗ trợ phát hiện dây điện đang mang điện.
  • Tìm kết cấu gỗ trong vách thạch cao.
  • Khảo sát trước khi lắp tủ, kệ, chậu rửa hoặc thiết bị treo tường.
  • Hỗ trợ thi công điều hòa, hệ thống sưởi và hệ thống phun nước.
  • Hạn chế nguy cơ khoan trúng vật cản trong quá trình sửa chữa, cải tạo.

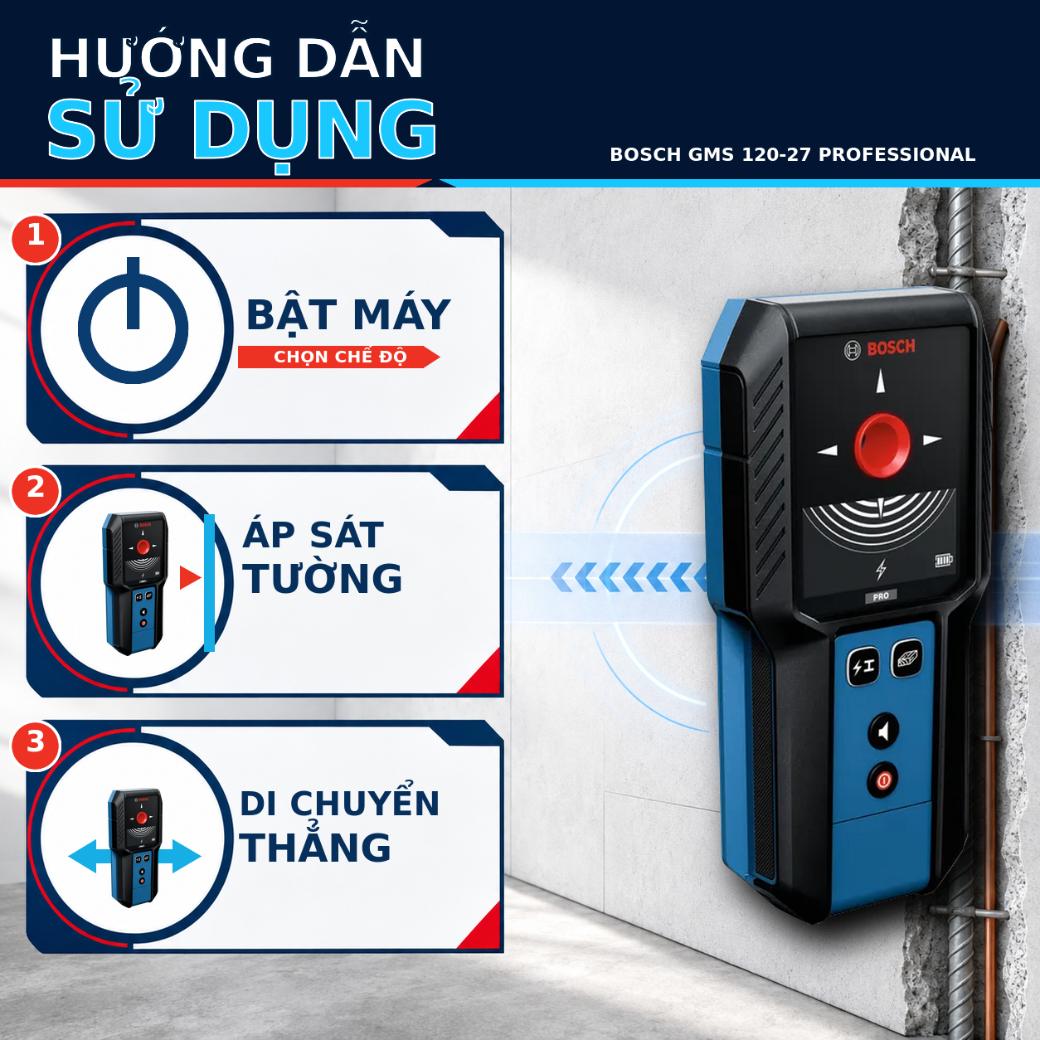

Đặt máy áp sát bề mặt cần kiểm tra và cầm đúng tại khu vực tay nắm. Di chuyển máy theo đường thẳng với lực ép nhẹ, không nhấc máy hoặc thay đổi lực tiếp xúc trong quá trình đo.

Nếu chưa biết hướng đi của vật thể, nên thực hiện phép đo chéo theo cả chiều ngang và chiều dọc. Khi chỉ báo tâm vật thể xuất hiện, có thể đánh dấu vị trí thông qua lỗ đánh dấu trên máy.

Sau khi đánh dấu bằng bút hoặc dụng cụ qua lỗ đánh dấu, nên nhấc máy khỏi tường và bắt đầu một phép đo mới để tránh ảnh hưởng đến kết quả.

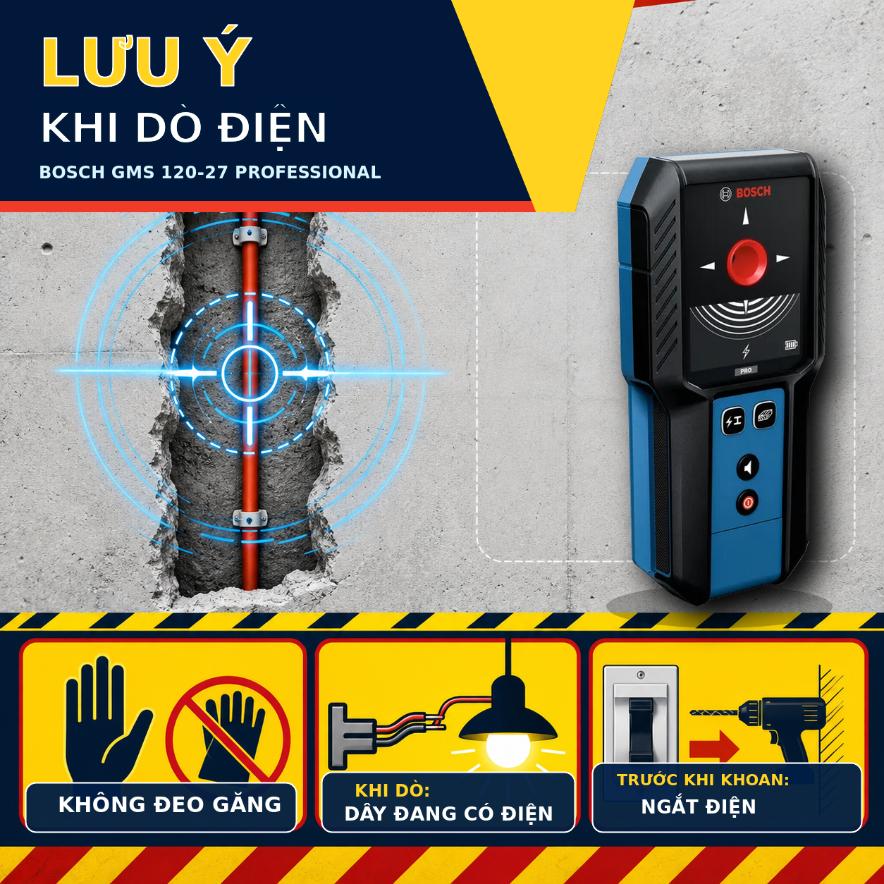

Dây điện cần đang mang điện và có tần số 50–60 Hz để máy nhận biết tốt hơn. Có thể bật một thiết bị tiêu thụ điện được kết nối với đường dây cần tìm trong quá trình dò.

Người sử dụng không nên đeo găng tay và cần cầm chắc tại vùng tay nắm để bảo đảm điều kiện tiếp đất. Tường ẩm, lớp cách nhiệt phủ kim loại, ống kim loại, bề mặt dẫn điện hoặc khả năng tiếp đất kém có thể làm giảm khả năng phát hiện dây dẫn.

Sau khi hoàn thành việc dò, phải tắt thiết bị tiêu thụ và ngắt điện đường dây trước khi khoan, cưa hoặc tạo rãnh.

GMS 120-27 Professional không sử dụng công nghệ radar Bosch và không được công bố là máy dò chuyên dụng cho ống nhựa.

Khi bật chế độ tìm gỗ, một số vật thể như ống nhựa chứa nước, cáp điện hoặc ống dẫn khí có thể được hiển thị chung dưới dạng vật thể phi kim loại. Vì vậy, không được kết luận mọi tín hiệu phi kim đều là dầm gỗ.

Điện thoại, máy tính xách tay, máy tính bảng hoặc thiết bị tạo điện trường và từ trường mạnh cũng có thể ảnh hưởng đến phép đo. Máy dò không thể bảo đảm chính xác tuyệt đối trong mọi điều kiện; trước khi khoan nên kiểm tra thêm bản vẽ điện nước, hình ảnh thi công hoặc các nguồn thông tin khác.

GMS 120-27 Professional là model kế nhiệm GMS 120 và có thông số khác rõ rệt:

  • GMS 120-27 dò đồng tối đa 120 mm và kim loại sắt tối đa 100 mm.
  • GMS 120 đời cũ dò kim loại sắt tối đa 120 mm và đồng tối đa 80 mm.
  • GMS 120-27 sử dụng pin AA, pin sạc NiMH hoặc pin Li-ion BA 3.7V.
  • GMS 120 đời cũ sử dụng một pin 9 V 6LR61.

Do đó, không nên sử dụng hình ảnh, thông số hoặc phụ kiện của GMS 120 đời cũ cho bài đăng GMS 120-27 Professional.
