Cáp mạng Sino Cat5e, Cat6 UTP/FTP 305m

Công dụng

Cáp tạo đường truyền dữ liệu giữa các thiết bị có cổng mạng Ethernet như máy tính, switch, router và điểm phát Wi-Fi. Có thể dùng cho camera IP khi đáp ứng yêu cầu của thiết bị và thiết kế hệ thống.

Vị trí và công trình phù hợp

Phù hợp bố trí đường mạng tại nhà ở, căn hộ, văn phòng, cửa hàng và phòng thiết bị. Tuyến cáp cần được bảo vệ bằng ống, máng hoặc hệ thống quản lý cáp phù hợp.

Với tuyến ngoài trời, chôn ngầm hoặc nơi ẩm ướt, cần xác nhận khả năng đáp ứng của đúng mã cáp trước khi sử dụng.

Vật tư thường dùng cùng

Dùng cùng đầu RJ45, nhân mạng, mặt ổ cắm mạng, patch panel, dây nhảy, ống luồn hoặc máng cáp. Chọn phụ kiện tương thích với Cat5e/Cat6, cỡ lõi và cấu tạo cáp.

Lưu ý khi sử dụng

Tốc độ thực tế phụ thuộc toàn bộ tuyến cáp, phụ kiện, chất lượng đấu nối và thiết bị mạng. Không chọn cáp chỉ dựa vào tốc độ gói Internet.

Tránh bố trí sát nguồn gây nhiễu, kéo quá mạnh, gập cáp hoặc siết dây buộc làm biến dạng vỏ.

Chọn đúng loại và model

• UTP/CAT5E/SN: Cat5e không có lớp màn chắn kim loại, phù hợp tuyến mạng thông thường khi đáp ứng thiết kế.

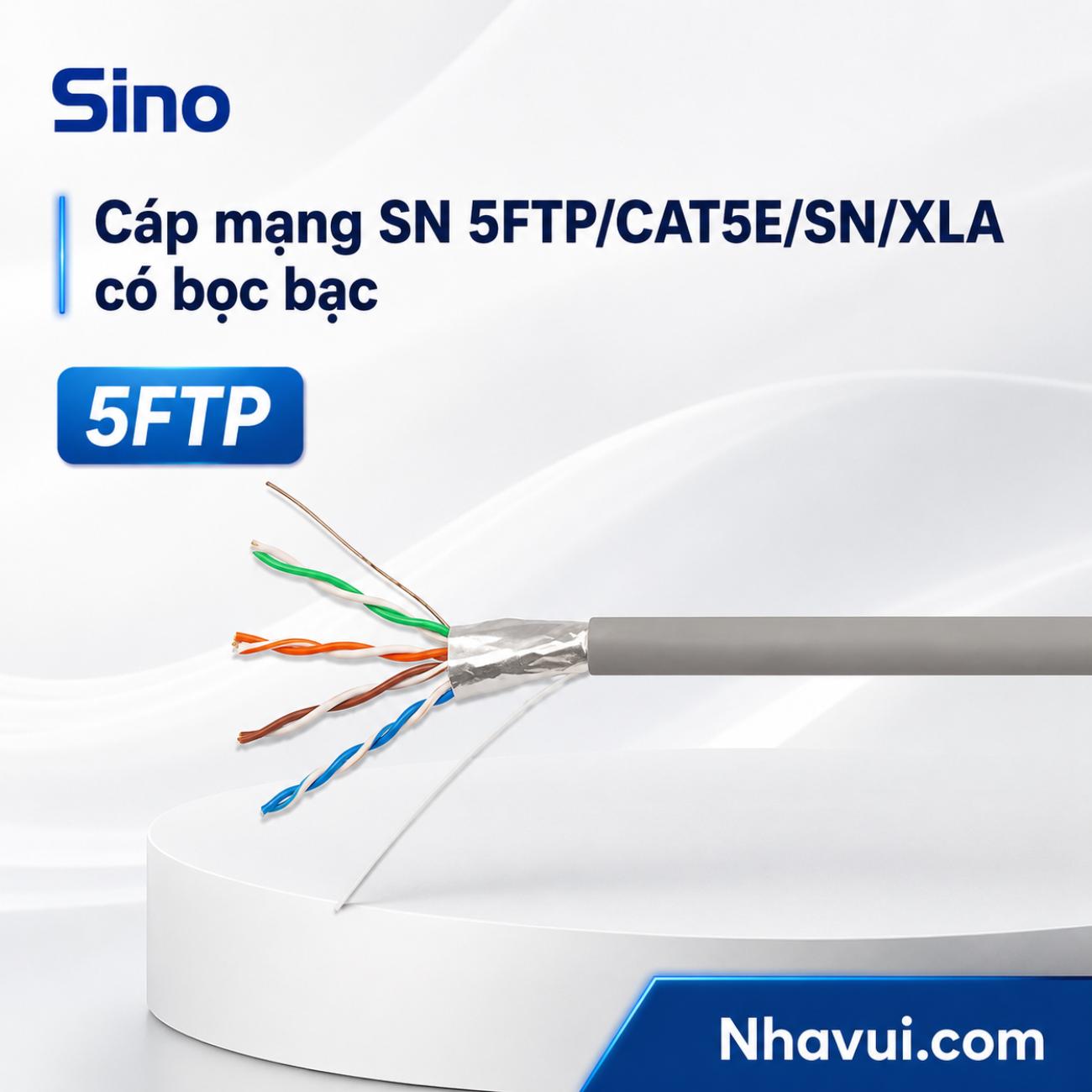

• FTP/CAT5E/SN: Cat5e có lớp màn chắn; chọn khi hệ thống yêu cầu chống nhiễu và có giải pháp đấu nối màn chắn phù hợp.
• UTP/CAT6/SN: Cat6 không có lớp màn chắn kim loại; chọn khi thiết kế yêu cầu Cat6 và dùng phụ kiện đồng bộ.

Có lớp màn chắn không đồng nghĩa cáp thuộc chuẩn cao hơn. FTP Cat5e và UTP Cat6 khác nhau cả về chuẩn cáp lẫn cấu tạo chống nhiễu.

Kích thước và quy cách

Hãng ghi cỡ lõi 24AWG cho hai mã Cat5e và 23AWG cho mã Cat6. Chọn đầu nối phù hợp cỡ lõi, đường kính cáp và kiểu lõi thực tế.

Xác nhận chiều dài đóng gói, đơn vị bán và thông tin trên nhãn trước khi đặt hàng. Không lấy chiều dài cả hộp làm chiều dài cho phép của một tuyến mạng.

Màu sắc và cấu tạo

Đối chiếu ảnh hàng thực tế và nhãn để xác nhận màu vỏ, cấu tạo lõi, lớp màn chắn hoặc bộ phận phân cách bên trong. Không xác định Cat5e/Cat6 chỉ bằng màu vỏ; không mặc định mọi cáp Cat6 đều có trục nhựa.

Phụ kiện cần mua cùng

Chọn đầu RJ45, nhân mạng và patch panel cùng cấp Cat5e hoặc Cat6 theo thiết kế. Với FTP, cần phụ kiện có màn chắn và cách liên kết màn chắn, tiếp địa phù hợp.

Chuẩn bị thêm dây nhảy, mặt ổ cắm, nhãn đánh dấu và vật tư bảo vệ tuyến. Không mặc định đầu nối được đóng kèm cáp.

Cách tính số lượng

Cộng chiều dài từng tuyến từ điểm tập trung đến thiết bị, tính thêm phần đi lên xuống và đoạn chừa đấu nối. Sau khi xác nhận chiều dài mỗi hộp, chia tổng nhu cầu để ước tính số hộp; kiểm tra cách chia tuyến nhằm hạn chế nối giữa đường.

Kiểm tra trước khi đặt hàng

Đối chiếu model, Cat5e/Cat6, UTP/FTP, AWG và chiều dài đóng gói. Xác nhận thêm vật liệu lõi, kiểu lõi, điều kiện sử dụng và khả năng cấp nguồn PoE nếu hệ thống cần.

Chuẩn bị và dụng cụ

Xác định tuyến, điểm mạng và vị trí switch hoặc patch panel. Chuẩn bị cáp, phụ kiện phù hợp, dụng cụ tuốt vỏ, kìm bấm hoặc dụng cụ nhấn nhân mạng, máy kiểm tra cáp, dây mồi và nhãn.

Cách lắp đặt

• Kéo cáp theo tuyến đã chuẩn bị, tránh xoắn, gập hoặc kéo căng.
• Bảo vệ cáp tại cạnh sắc và giữ khoảng cách với nguồn gây nhiễu theo thiết kế.
• Chừa dây đủ thao tác tại hai đầu, đánh dấu từng tuyến.
• Tuốt vỏ vừa đủ, giữ độ xoắn của các cặp dây sát vị trí đấu nối.
• Đấu theo sơ đồ T568A hoặc T568B đã chọn; tuyến thẳng dùng cùng sơ đồ ở hai đầu.
• Với FTP, xử lý lớp màn chắn theo hướng dẫn phụ kiện và thiết kế hệ thống.
• Kiểm tra tuyến trước khi kết nối thiết bị.

Kiểm tra sau khi lắp

Kiểm tra thứ tự dây, đứt mạch, chập và lỗi tách cặp. Sau đó kiểm tra kết nối thực tế với thiết bị mạng.

Nếu công trình yêu cầu nghiệm thu Cat5e hoặc Cat6, cần máy đo chứng nhận phù hợp; máy thử thông mạch đơn giản không đủ xác nhận hiệu năng của tuyến.

Lỗi thường gặp

• Không kết nối: kiểm tra sơ đồ đấu, tiếp xúc đầu nối và tình trạng lõi.
• Kết nối chập chờn: kiểm tra đầu nối lỏng, cáp bị gập hoặc vỏ bị ép.
• Tốc độ thấp: kiểm tra đủ các cặp dây, phụ kiện, chiều dài tuyến và thiết bị.
• FTP vẫn bị nhiễu: kiểm tra cách đấu màn chắn và hệ thống tiếp địa.

An toàn và bảo trì

Không dùng cáp mạng thay dây cấp điện dân dụng. Khi thao tác gần hệ thống điện, thực hiện biện pháp cách ly an toàn.

Bảo quản cáp nơi khô ráo. Khi mạng bất thường, kiểm tra đầu nối và tuyến cáp; thay đoạn hỏng thay vì nối xoắn tạm.
